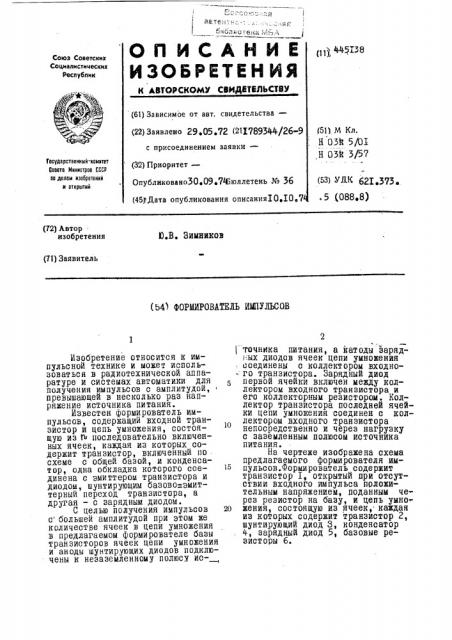

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ („ 445I38
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЙТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 290572 (2Ч789344!26-9,f51) М Кл.
Н ОЗЙ 5/01 ,Н 031 3 57 с присоединением заявки—
Государственный.комитет
Совета Министров СССР оо делам изобретений н открытий (32) Приоритет—
Опубликовано30,09н743юллетень № 36 (45) .Дата опубликования описания10 j0 7 (») УИК 6ZZ.373, . 5 (088,8) (72) Автор изобретения
Ю.В. Зимников (71) Заявитель (Ь4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ
Изобретение относится к импульсной технике и может использоваться в радиотехнической аппаратуре и системах автоматики для получения импульсов с амплитудой, превышающей в несколько раз напряжение источника питания.
Известен формирователь импульсов, содержащий входной транзистор и цепь умножения, состоящую из Гм последовательно включенных ячеек, каждая из которых содержит транзистор, включенный по схеме с общей базой, и конденсатор, одна обкладка которого соединена с эмиттером транзистора и диодом, шунтирующим базово=эмиттерныи переход транзистора, а другая — с зарядным диодом.
С целью получения импульсов с большей амплитудой при этом же количестве ячеек в цепи умножения в предлагаемом формирователе базы транзисторов ячеек цепи умножения и аноды шунтирующих диодов подключены к незаземленному полюсу ис2 (точника питания, а катоды зарядных диодов ячеек цепи умножения соединены с коллектором входно го транзистора. Зарядный диод первой ячейки включен между коллектором входного транзистора и его коллекторным резистором. Коллектор транзистора последней ячейки цепи умножения соединен с коллектором входного транзистора непосредственно и через нагрузку с заземленным полюсом источника питания.
Ба чертеже изображена схема предлагаемого формирователя им15 пульсовЛормирователь содержит транзистор I, открытый при отсутствии входного импульса прложительным напряжением, поданным через резистор на базу, и цепь умно2о жения, состоящую из ячеек, каждая из которых содержит транзйстор 2, шунтирующий диод 3, конденсатор
Ф, зарядный диод 5, базовые резйсторы 6.
445Т38
3 ври отсутствии импульса траизистор I открыт, транзисторы закрыты обратным смещением базово=эмиттерного перехода, создаваемым прямым падением йапряжения на лиодах 3. Напряжение на нагруз- . ке / равно падению напряжения на коллекторноэмиттерном пеРеходе открытого транзистора I. Конденсаторы 4 заряжаются от йсточника питания Е через диоды 3, 5 и тран- зистор I. При подаче на базу тран1 зистора I входного отрицательного импульса транзистор I закрывается, а транзисторы 2 открываются, и конденсаторы оказываются включенными последовательно с источником питания и создают на нагрузка им- „ пульс, амплитуда которого более чем в три раза превышает напряжение источника питания.
Формирователь может работать также от импульсов положительной полярности, если на базу транзистора I не подавать смещения.
При использовании источника питания отрицательной полярности диоды 3 и 5 необходимо включить в другом направлении.
Предмет изобретения
Формирователь импульсов, содержащий входной транзистор и цепь умножения, состоящую из в последовательно включенных ячеек, каждая из которых содержит трайзистор, включенный по схеме с общеИ базой, и конденсатор, одна обкладка которого соединена с эмиттером транзистора и диодом, шунтирующим базово=эмиттерный переход транзис- тора, а другая — с зарядным диодом, отличающийся тем, что, с целью увеличения амплитудй выходных импульсов, базы транзисторов ячеек цепи умножения и аноды шунтирующих диодов подключены к незаземленному полюсу источника питания, а катоды зарядных диодов ячеек цепи умножения соединены с коллектором входного транзистора, при этом зарядныИ диод первоИ ячейки включен между коллектором входного транзистора и его коллекторным резистором, а коллектор транзистора последней ячейки цепи умножения соединен с коллектором входного транзистора непосредственно и через нагрузку с заземленным полюсом источника питания.
