Реферат

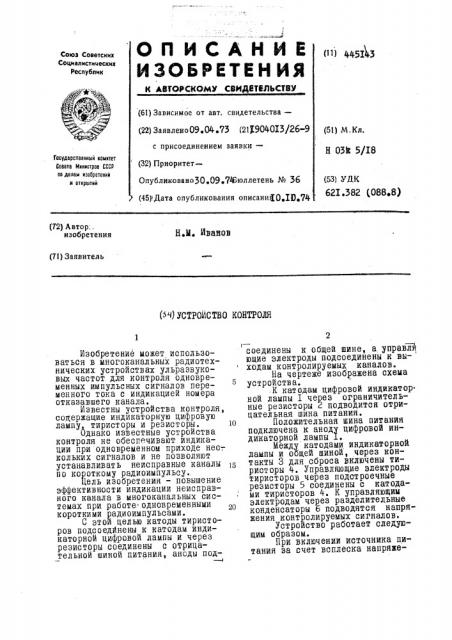

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВКДИТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 09 ° 04 е73 121$9040I3/26-9

l ) ее514

Союз Советских

Социалистических

Республик (51) М.Кл.

Н 031 5/I8 с присоединеииевт заявки

Гасударственный квинтет

Совета Мнннстров СССР по делам нзобретеннй н открытий (32) Приоритет()публиковано3О,09,7 бюллетень № 36 (45 Дата опубликования описаниЩ,IQ,74 (53) УДК

62I.382 (088а8) (72) Автор,. изобретения

Н,М. Иванов (71) Заявитель (> 1) УСТРОЙСТВО КОНТРОЛЯ

Изобретение может использоваться в многоканальных радиотехнических устройствах ульразвуковых частот для контроля одновременных импульсных сигналов переменного тока с индикацией номера отказавшего канала.

Известны устройства контроля, содержащие индикаторную цифровую лампу тиристоры и резисторы. днако известные устройства контроля не обеспечивают индикации при одновременном приходе нес-, кольких сигналов и не позволяют устанавливать неисправные каналы по ко откому радиоимпульсу. ель изобретения — повышение эффективности индикации неисправного канала в многоканальных системах при работе одновременными короткими радиоимпульсами, С этой целью катоды тиристоров подсоедйнены к катодам индикаторной цифровой лампы и через резисторы соединены с отрицательной шиной питания, аноды под2 соединены к общей шине, а управля ющие электроды подсоедийены к вы- ходам контролируемых каналов.

На чертеже изображена схема устройства. .К катодам цифровой индикаторной лампы I через ограничительные резисторы 2 подводится отрицательная шина питания.

1О Положительная шина питания подключена к аноду цифровой индикаторной лампы Т.

Между катодами индикаторной лампы и общей шиной, через кон15 такты 3 для сброса включены тиристоры 4. Управляющие электроды тиристоров через подстроечные резисторы 5 соединены с катодами тиристоров 4. К управляющим электродам через разделительные конденсаторы б подводятся напряжения контролируемых сигналов.

Устройство работает следующим образом.

При включении источника питания за счет всплеска напряже44 5143 ния на управляющих электродах тиристоры Ф включаются и шунтируют половину напряжения на индикаторной лампе, и цифры не высвечиваются. Перед прохождением импульсов при помощи контакта 3, осуществляется обрыв анодных цепей тиристоров Ф от источника питания, и тиристоры Ф запираются, а цйфры высвечиваются и затем гасятся контролируемыми импульсами, поступающими на управ- . ляющие электроды через разделительные конденсаторы б.

Если уровень импульса ниже порога срабатывания тиристора, он не включается, и на индикаторйой ) лампе I высвечивается цифра не- ю исправного канала. В случае значительного превышения амплитуды напряжения контролируемого импульса, тиристор начинает релаксировать с несущей частотой pa- . и диоимпульса, и на индикаторной, лампе также высвечивается номер канала с избыточным напряжением в импульсе. Так как при номинальной работе контролируемого устройства вероятность неисправности нескольких каналов в декаде очень мала, данное устройство контроля мйогоканальных систем по их выходному сигналу может быть эффективно.

Предмет изобретения

Устройство контроля, содержа щее индикаторную цифровую лампу и резисторы, о т л и ч а ю щ е— е с я тем, что, с целью повышения эффектйвности контроля неисправных каналов в многоканальных системах, в устройстве катоды тиристоров подсоединены к катодам индикаторной цифровой лампы и через резисторы соединены с отрицательной шиной питания, аноды подсоединены к общей шине, а управляющие электроды подсоединены к выходам контролируемых каналов. ог тавитед» гЧ Д ДЮХИ14
