Реферат

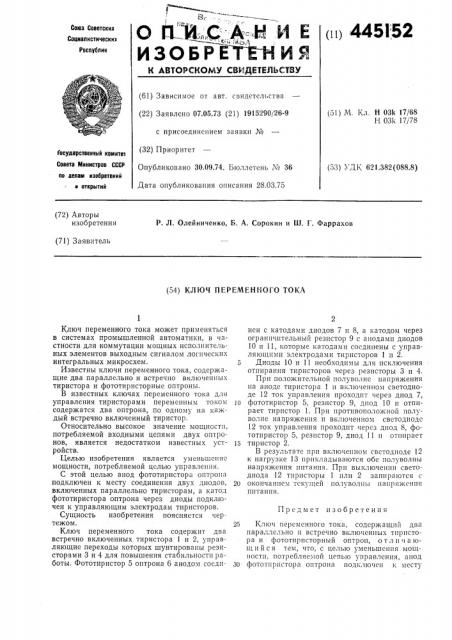

О К„,С; А=;И И Е

ИЗОБРЕ * и я

1п) 4451 52

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.05.73 (21) 1915290j26-9 (51) М. Кл. Н 03k 17/68

Н 03k 17/78 с присоединением заявки № (32) Приоритет

Опубликовано 30.09.74. Бюллетень ¹ 36

Дата опубликования описания 28.03.75

Государственный комитет

Совета Министров СССР по делам изобретений (53) УД К 621.382 (088,8) и открытий (72) Авторы изобретения

Р. Л. Олейниченко, Б. А. Сорокин и Ш. Г. Фаррахов (71) Зая витель (54) КЛЮЧ ПЕРЕМЕННОГО ТОКА нен с катодами диодов 7 и 8, а катодом через ограни штельный резистор 9 с анодамп диодов

10 и 11, которые катодами соединены с управляющими электродами тиристоров 1 и 2.

5 Диоды 10 и 11 необходимы для исключения отпирания тирпсторов через резисторы 3 и 4.

При положительной полуволнс напряжения на аноде тиристора 1 и включенном светодиоде 12 ток управления проходит через диод 7, 1о фототиристор 5, резистор 9, диод 10 и отпирает тиристор 1. При противоположной полуволне напряжения и включенном светодиоде

12 ток управления проходит через диод 8, фототиристор 5, резистор 9, диод 11 и отпирает

15 тиристор 2.

В результате при включенном свстодиоде 12 к нагрузке 13 прикладываются обе полуволны напряжения питания. Прп выключении светодиода 12 тпристоры 1 или 2 запираются с

20 окончанием текущей полуволпы напряжения питания.

25 Ключ переменного тока, содержащий два параллельно п встречно включенных тпристора и фототирпсторный оптрон, о т л и ч а ющийся тем, что, с целью уменьшения мощности, потребляемой цепью управления, анод

ЗО фототирпстора оптрона подкл|очен к месту

Ключ переменного тока может применяться в системах промышленной автоматики, в частности для коммутации мощных исполнительных элементов выходным сигналом логических интегральных микросхем.

Известны ключи переменного тока, содержащие два параллельно и встречно включенных тиристора и фототиристорные оптроны.

В известных ключах переменного тока для управления тиристорами переменным током содержатся два оптрона, по одному на каждый встречно включенный тиристор.

Относительно высокое значение мощности, потребляемой входными цепями двух оптронов, является недостатком известных устройств.

Целью изобретения является уменьшение мощности, потребляемой целью управления.

С этой целью анод фототиристора оптрона подключен к месту соединения двух диодов, включенных параллельно тиристорам, а катод фототиристора оптрона через диоды подключен к управляющим электродам тиристоров.

Сущность изобретения поясняется чертежом.

Ключ переменного тока содержит два встречно включенных тиристора 1 и 2, управляющие переходы которых шунтированы резисторами 3 и 4 для повышения стабильности работы. Фототиристор 5 оптрона 6 анодом соедпПредмет изобретения

445152

Составитель А, Дедюхин

Техред T. Миронова

Редактор М. Бычкова

Корректор Л. Котова

Заказ 589/5 Изд. № 1108 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 соединения двух диодов, включенных параллельно тиристорам, а катод фототиристора оптрона через диоды подсоединен к управляющим электродам тиристоров.
