Реферат

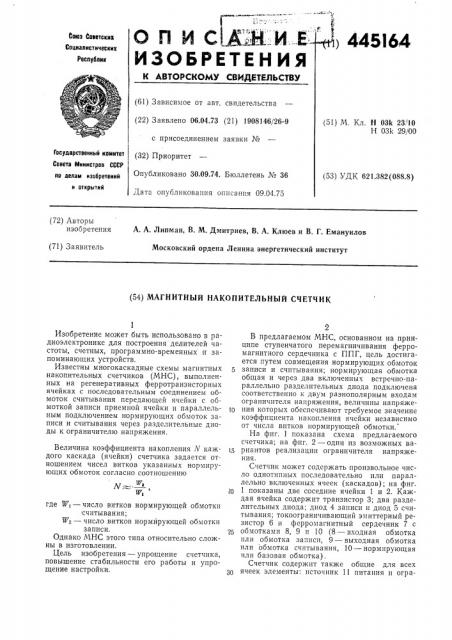

ОПИС

i 445164 бааз Советских

Социалистических

И3ОБРЕТЕН ИЯ

К АВТОРСКОМУ СВйдЕТЕДЬСТВУ

Ресаублик (61) Зависимое от авт. свидетельства (22) Заявлено 06.04.73 (21) 1908146/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 30.09.74. Бюллетень ¹ 36

Дата опубликования описания 09.04.75

) М. Кл. Н 03k 23. 1О

Н 031 29 00! !

Государственный комитет

Совета Министров СССР

Ilp делам нзобретений

) УДК, 621.382(088.8) н аткрытнй (72) Авторы изобретения

А. А. Липман, В. М. Дмитриев, В. А. Клюев и В. Г. Емануилов

Московский ордена Ленина энергетический институт (71) Заявитель (54) МАГНИТНЫЙ НАКОПИТЕЛЬНЪ|Й СЧЕТЧИК

Изобретение может быть использовано в радиоэлектронике для построения делителей частоты, счетных, программно-временных и запоминающих устройств.

Известны многокаскадные схемы магнитных накопительных счетчиков (МНС), выполненных на регенеративных ферротранзисторных ячейках с последовательным соединением обмоток считывания передающей ячейки с оомоткой записи приемной ячейки и параллельным подключением нормирующих обмоток записи и считывания через разделительные диоды к ограничителю напряжения.

Величина коэффициента накопления Л каждого каскада (ячейки) счетчика задается отношением чисел витков указанных нормирующих обмоток согласно соотношению

N=

W; где W< — число витков нормирующей обмотки считывания;

Wz — число витков нормйрующей обмотки записи.

Однако МНС этого типа относительно сложны в изготовлении.

Цель изобретения — упрощение счетчика, повышение стабильности его работы и упрощение настройки.

В предлагаемом МНС, основанном на принципе ступенчатого перемагничивания ферромагнитного сердечника с ППГ, цель достигается путем совмещения нормирующих обмоток записи и считывания; нормирующая обмотка общая и через два включенных встречно-параллельно разделительных диода подключена соответственно к двум разнополярным входам ограничителя напряжения, величины напряжено ния которых обеспечивают требуемое значение коэффициента накопления ячейки независимо от числа витков нормирующей обмотки.

На фиг. 1 показана схема предлагаемого счетчика; на фиг. 2 — один из возможных вац риантов реализации ограничителя напряжения.

Счетчик может содержать произвольное число однотипных последовательно или параллельно включенных ячеек (каскадов); на фиг.

1 показаны две соседние ячейки 1 и 2. Каждая ячейка содержит транзистор 3; два разделительных диода; диод 4 записи и диод 5 считывания; токоограничивающий эмиттерный резистор 6 и ферромагнитный сердечник 7 с обмотками 8, 9 и 10 (8 — входная обмотка или обмотка записи, 9 — выходная обмотка или обмотка считывания, 10 — нормнрующая или базовая обмотка).

Счетчик содержит также общие для всех ячеек элементы: источник 11 питания и огра445164

d42,U3

И W

N = U,IU,. ничитель 12 напряжения с двумя разнополярными входами 13 и 14 относительно земли.

Источник питания подключается между общей точкой, объединяющей начала входных обмоток 8 всех ячеек счетчика, и землей.

Вход 13 ограничителя 12 напряжения, ограничивающий напряжение положительной полярности, подключен к общей точке, объединяющей катоды разделительных диодов 5 всех ячеек счетчика.

Вход 14 ограничителя напряжения, ограничивающий напряжение отрицательной полярности, подключен к общей точке, объединяющей аноды разделительных диодов 4 всех ячеек.

Ограничитель 12 напряжения (фиг. 2) содержит резисторы 15 и 16, инвертирующий усилитель 17 постоянного тока, стабилитрон

18.

Резисторы 15, 16 и усилитель 17 включены по схеме масштабного преобразователя напряжения, на вход которого подключен стабилитрон 18. При этом катод стабилитрона 18 подключен к общей точке, объединяющей катоды разделительных диодов 5 всех ячеек счетчика, а выход усилителя 17 подключен к общей точке, объединяющей аноды разделительных диодов 4 всех ячеек счетчика.

Счетчик работает следующим образом.

Пусть ячейка 1 находится в режиме считывания, а ячейка 2 — в режиме записи, при этом ограничитель 12 по входу 13 задает напряжение положительной полярности (напряжение считывания) на нормирующей обмотке

10 ячейки 1, а по входу 14 — напряжение отрицательной полярности (напряжение записи) на аналогичной обмотке ячейки 2. В результате скорости изменения потока 9< и потока

9 в сердечниках ячеек 1 и 2 определяются соотношениями 1

dt % где U, и U,— напряжения считывания и записи;

W — число витков норми рующей обмотки 10 (прямыми падениями напряжений на диодах записи и считывания пренебрегают).

Следовательно, коэффициент накопления ячейки определяется отношением напряжений ограничителя

Если ограничитель выполнен по схеме, изображенной на фиг, 2, то коэффициент накопления ячейки счетчика задается отношением сопротивлений резисторов 15 и 16

N = U,iU, = P„lR... что позволяет обеспечить достаточно высокую стабильность работы схемы и упрощает ее настройку на заданный коэффициент накопления.

Таким образом, в предлатаемой схеме накопительного счетчика все обмотки трансформаторов могут иметь одинаковое и относительно небольшое количество витков (независимо от величины коэффициента накопления счетчика), что существенно упрощает технологию изготовления и контроля трансформатора; при этом появляется также возможность применения стандартных (серийных) трансформаторов с практически произвольными коэффициентами трансформации. Совмещение функций обмоток приводит к дополнительному уменьшению общего количества витков и числа выводов трансформатора. Кроме того, в предлагаемой схеме имеется возможность изменения коэффициента накопления без переключения обмоток трансформатора и упрощается задача настройки счетчика на заданный коэффициент накопления.

Предмет изобретения

1. Магнитный накопительный счетчик, содержащий регенеративные ферротранзйсторные ячейки с последовательным соединением обмоток считывания передающей ячейки с обмоткой записи приемной ячейки и параллельным подключением нормирующих обмоток через разделительные диоды к ограничителю напряжения, отл ич а ю щи йся тем, что, с целью упрощения счетчика, ограничитель напряжения выполнен с двумя разнополярными входами, а нормирующая обмотка является общей, при этом она через встречнопараллельно включенные разделительные диоды подключена к двум разнополярным входам ограничителя напряжения.

2. Счетчик по и. 1, отличающийся тем, что, с целью повышения стабильности его работы и упрощения настройки, ограничитель напряжения с двумя разнополярными входами выполнен в виде инвертирующего усилителя постоянного тока и двух резисторов, включенных по схеме масштабного усилителя, к входу которого подключен стабилитрон, 445164

Фаг.2
