Реферат

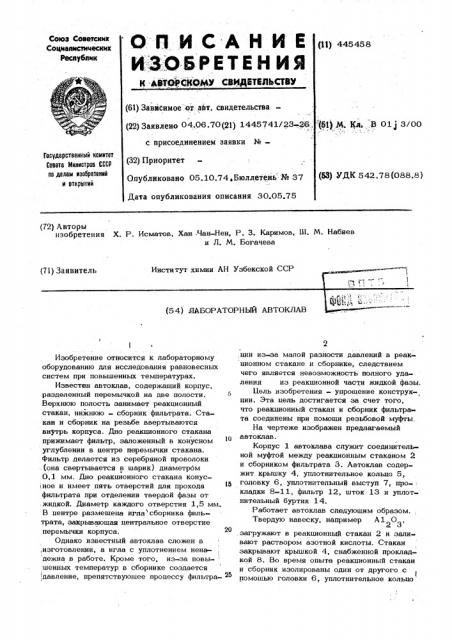

ОП ИСАНИЕ

И. З.О Б Р Е Т Е Н И Я

Союз Советских

Социапистимвских

Реслублин (11) 44545 8

К АВАРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое ат. авт. свидетельства(22) Заявлено 04.06.70 (21) 1445741/23-.36;. (И} М. л, В 0113rOO с присоединением заявки ¹ —(32) Приоритет

Опубликовано 05.10.74,Бюллетень № 37

Дата опубликования описания 30.05.75

Государственный комитет

Совета Министров СССР оо делам изоеретений и открытий (53) УДК 542.78 (088.8) (72) Авторы изобретения Х. P. Исматов, Хан .Чан-Нен, P. 3. Каримов, Ш. М. Набиев и Л. М. Богачева

Институт химии АН Узбекской ССР (71) Заявитель (54) ЛАБОРАТОРНЫЙ АВТОКЛАВ

Изобретение относится к лабораторному оборудованию для исследования равновесных систем при повышенных температурах.

Известен автоклав, содержащий корпус, разделенный перемычкой на две полости.

Верхнюю полость занимает реакционный стакан, нижнюю — сборник фильтрата. Стакан и сборник на резьбе ввертываются внутрь корпуса. Дно реакционного стакана прижимает фильтр, заложенный в конусном углублении в центре перемычки стакана, Фильтр делается из серебряной проволоки (она свертывается в шарик) диаметром

0,1 мм. Дно реакционного стакана конус ное и имеет пять отверстий для прохода фильтрата при отделении твердой фазы от жидкой. Диаметр каждого отверстия 1,5 мм.

В центре размещена игла сборника фильтрата, закрывающая центральное отверстие перемычки корпуса.

Однако известный автоклав сложен в

;изготовлении, а игла с уплотнением нена дежна в работе. Кроме того, нз-за повы- шенных температур в сборнике создается давление, препятствующее процессу фильтра- 5 ции из а малой разности давлений в реакционном стакане и сборнике, следствием чего является невозможность полного удаления из реакционной части жидкой фазы.

Цель изобретения - упрощение конструк«, ции. Эта цель достигается эа счет того, что реакционный стакан и сборник фильтрата соединены при помощи резьбовой муфты.

На чертеже изображен предлагаемый автоклав.

Корпус 1 автоклава служит соединительной муфтой между реакционным стаканом 2 и сборником фильтрата 3. Автоклав содержит крышку 4, уплотнительное кольцо 5, головку 6, уплотнительный выступ 7, прокладки 8-11, фильтр 12, шток 13 и уплотнительный буртик 14.

Работает автоклав следующим образом.

Твердую навеску, например Аl О

2 3 загружают в реакционный стакан 2 и заливают раствором азотной кислоты. Стакан закрывают крышкой 4, снабженной прокладкой 8. Во время опыта реакционный стакан и сборник изолированы один от другого с ! помощью головки 6, уплотнительное кольцо

445458

5 которой упирается в уплотнительный выступ 7 корпуса 1. 1

После загрузки автоклав помещают в воздушный термостат и выдерживают там в течение 10-12 час. при определенной

5 температуре. В реакционном стакане про», 1 текает реакция:

А1 ОЗ + 6H N О 2A1 (N ОЗ) 3 + SH2Î

to

За время выдержки реакция достигает своего равновесного состояния.

По окончании опыта для отделения твердой фазы от полученного нитратного раствора грловку 6 вращением штока 13 16 отводят в нижнее положение и открывают доступ жидкости в сборник фильтрата 3, Раствор из реакционного стакана сквозь: отверстия в его дне проходит через фильтр

12 . в сборник.,: 20

Герметизация сборника:-, ильтрата обеспе-, чиваетсяя за счет того, что уплотнительный буртик 14 штока 13 упирается в прокладку !

11.

Разделение твердой и жидкой фазы при температуре опыта без охлаждения позволяет избежать обратного процесса перехода алюминия в твердую фазу при снижении тем-.ературы.

Предмет изобретения

Лабораторный автоклав, например, для исследования равновесных систем при по«, вышенных температурах, включающий реакционный стакан и сборник фильтрата, отличающийся .тем, что,с целью упрощения конструкции, реакционный стакан и сборник фильтрата соединены при помощи резьбовой муфты.

445458

Ж

Ф

Тираж

651

Подписное

Заказ

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие <Патент>, Москва, Г-59, Бережковская наб., 24

Составитель 0 1еРнУха

Н.Вирко Н Ланеева Н.У чакина

Редактор 1 Тех рея

Корректор
