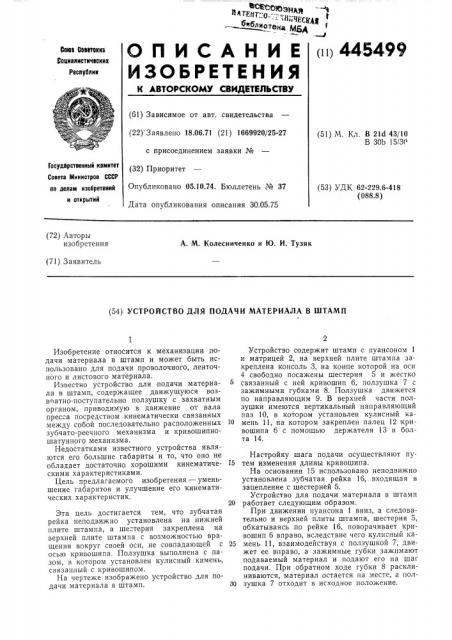

О П И С А Н И Е (и) 445499 изоБРЕТИНия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оаеа Осветсккх

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 18.06.71 (21) 1669920/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 05.10.74. Бюллетень № 37

Дата опубликования описания 30.05.75 (5l) М. Кл. В 21d 43/10

В ЗОЬ 15/30

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-229.6-418 (088.8) (72) Авторы изобретения

А. М. Колесниченко и Ю. И. Тузяк (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ МАТЕРИАЛА В ШТАМП

Изобретение относится к механизации подачи материала в штамп и может быть использовано для подачи проволочного, ленточного и листового материала.

Известно устройство для подачи материала в штамп, содержащее движущуюся возвпатно-поступательно ползушку с захватным органом, приводимую в движение от вала пресса посредством кинематически связанных между собой последовательно расположенных 10 зубчато-реечного механизма и кривошипношатунного механизма.

Недостатками известного устройства являются его большие габариты и то, что оно не обладает достаточно хорошими кинематиче- 15 скими характеристиками.

Цель предлагаемого изобретения — уменьшение габаритов и улучшение его кинематических ха акте истик.

P P

Эта цель достигается тем, что зубчатая рейка неподвижно установлена на нижней плите штампа, а ше"терня закреплена на верхней плите штампа с возможностью вращения вокруг своей оси, не совпадающей с 25 осью кривошипа. Ползушка выполнена с пазом, в котором установлен кулисный камень, связанный с кривошипом.

На чертеже изображено устройство для подачи материала в штамп. 30

Устройство содержит штамп с пуансоном 1 и матрицей 2, на верхней плите штампа закреплена консоль 3, на конце которой на оси

4 свободно посажены шестерня 5 и жестко связанный с ней кривошип 6, ползушка 7 с зажимными губками 8. Ползушка движется по направляющим 9. В верхней части ползушки имеются вертикальный направляющий паз 10, в котором установлен кулисный камень 11, на котором закреплен палец 12 кривошипа 6 с помощью держателя 13 и болта 14.

Настройку шага подачи осуществляют путем изменения длины кривошипа.

На основании 15 использовано неподвижно установлена зубчатая рейка 16, входящая в зацепление с шестерней 5.

Устройство для подачи материала в штамп работает следующим образом.

При движении пуансона 1 вниз, а следовательно и верхней плиты штампа, шестерня 5, обкатываясь по рейке 16, поворачивает кривошип 6 вправо, вследствие чего кулисный камень 11, взаимодействуя с ползушкой 7, движет ее вправо, а зажимные губки зажимают подаваемый материал и подают его на шаг подачи. При обратном ходе губки 8 расклиниваются, материал остается на месте, а ползушка 7 отходит в исходное положение, 445499

Предмет изобретения

Составитель Ю. Жаворонков

Редактор Л. бурова

Техред А. Дроздова

Корректор H. Стельмах

Заказ 1224!10 Изд. № 545 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Устройство для подачи материала в штамп, содержащее ползушку с захватным органом, кинематически связанную с зубчатой рейкой посредством шестерни, закрепленной на кривошипе, отличающееся тем, что, с целью уменьшения габаритов устройства и улучшения его кинематических характеристик, зубчатая рейка неподвижно установлена на нижней плите штампа, а шестерня закреплена на верхней плите штампа с возможностью вращения вокруг своей оси, не совпадающей с осью кривошипа.

2. Устройство по п. 1, отличающееся тем, что ползушка выполнена с пазом, в котором установлен кулисный камень, связанный с кривошипом.
