Реферат

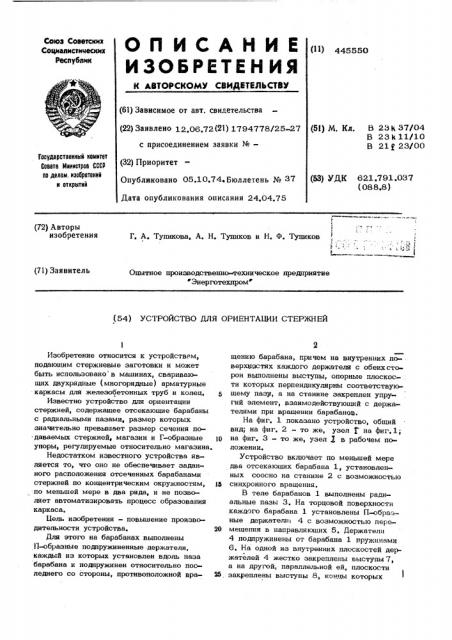

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11) 445550 (61) Зависимое от авт. свидетельства (22) Заявлено 12.06.72 (21) 1794778/25-27 с присоединением заявки ¹ —Гооудвратвенный комитет

Савотв Министров СССР по делам, изобретений н открытий (32) Приоритет

Опубликовано 05.10.74 Бюллетень № 37

Дата опубликования описания 24.04.75 (53) УДК 621.791.037 (088.8) (72) Авторы изобретения

Г, А. Туликова, А. Н. Тупиков и Н. Ф. Тупиков 1

1 c . (71) Заявитель

Опытное производственногехническое предприятие

«Энерготехпром» (54) УСТРОЙСТВО ДЛЯ ОРИЕНТАЦИИ СТЕРЖНЕЙ

2 щению барабана, причем на внутренних поверхностях каждого держателя с обеихсторон выполнены выступы, опорные плоскости которых перпендикулярны соответствующему пазу, а на станине закреплен упругий элемент, взаимодействующий с держателями при вращении барабанов, На фиг. 1 показано устройство, общий вид; на фиг, 2 — то же, узел на фиг, 1; на фиг. 3 - то же, узел а в рабочем положении.

Устройство включает по меньшей мере два отсекающих барабана 1, установленных соосно на станине 2 с возможностью синхронного вращения.

B теле барабанов 1 выполнены радиальные пазы 3. На торцовой поверхности каждого барабана 1 установлены П-образные держатели 4 с возможностью перемещения в направляющих 5. Держатели

4 подпружинены от барабана 1 пружинами

6, На одной из внутренних плоскостей держателей 4 жестко закреплены выступы 7, а на другой, параллельной ей, плоскости закреплены выступы 8, концы которых!

Изобретение относится к устройствам, подающим стержневые заготовки и может быть использовано в машинах, сваривающих двухрядные (многорядные) арматурные

-каркасы для железобетонных труб и колец, Известно устройство для ориентации стержней, содержащее отсекающие барабаны с радиальными пазами, размер которых значительно превышает размер сечения подаваемых стержней, магазин и Г-образные щ упоры, регулируемые относительно магазина.

Недостатком известного устройства является то, что оно не обеспечивает заданного расположения отсеченных барабанами стержней по концентрическим окружностям, ть по меньшей мере в два ряда, и не позволяет автоматизировать процесс образования каркаса.

Цель изобретения — повышение производительности устройства. 20

Для этого на барабанах выполнены

l1-образные подпружиненные держатели, каждый из которых установлен вдоль паза барабана и подпружинен относительно последнего со стороны, противоположной вра- 25, (51) M. Кл. В 23К 37/04

В 23 К 11/10

В 21 f 23/00

445550 размещены менарду выступами 7, Мй цзпп

9 установлен радйчльно к барабанам 1, Обечайка 10, жж:тко закрепленная на станине 2, удерживает продольные стержни от выпадания из радиальных пазов 3.

Упругий элемент 11 жестко закреплен на станине 2.

Устройство работает следующим образом, При вращении барабанов 1 из мага зина 9 продольные заготовки поочередно выпадают н скатываютсй в пазы 3, После полного оборота барабанов 1 в каждом лазе 3 на выступах 7 оказывается по одному продольному стержню, которые располагаются по окружности максимального радиуса и удерживаются ст выпадания об чайкой 10.

При начале в юрого оборота барабанов 1 доржатели 4, упираясь в упругий элемент

11, смешаются по направляющим 5, при этом продольный стержень скатывается с выступа 7 на выступ 8.

При дальнейшем вращении барабанов 1 упругий элемент 11 соскакивает с держа геля 4, к. торый пружиной 6 возвращается ь исходи е положений, при этoM продольный сгори«шь скатывается с выступа 8 на выступ 7, расположенный на меньшем радиусе, образуя ряд арматурного каркаса (кольцо меньшего радиуса), Одновременно из кассеты выпадает очередной стержень и Ilo пазу

4 акатывавтся на высчуцы 7, образуя слу. дугощий ряд продольных стержней (кольцо больше о радиуса)

Предложенное устройство позволяет поев ностью автоматизировать процесс образования многорядного арматурного каркаса для железобетонных труб и колец.

10 Предмет изобретения

Устройство для оривнтации стержней, преимущественно при сварке арматурных каркасов, содержащее станину с установлен15 ными»а пей соогно двумя вращающимися отсекающнми бл1щбанами с радиальнымипазами и магазин,. установленный по радиусу барабанов над загружаемым пазом, о т л ичающееся тем, что,сцельюповышения производительности устройство, оно снабжено П-образными держателями, каждый из котррых установлен вдоль паза барабана и подпружинен относительно последнего со стороны, противоположной вращению

25 барабана, причем па внутренних поверхнос гях каждого держателя с обеих сторон выполнены выступы, опорные плоскости кого рых перпендикулярны соогнетствуюшаму па зу, а на ToliBHo закреплен упружй влймопт, ЗО взаимодействующий с держателями нри вращении барабанов.
