Реферат

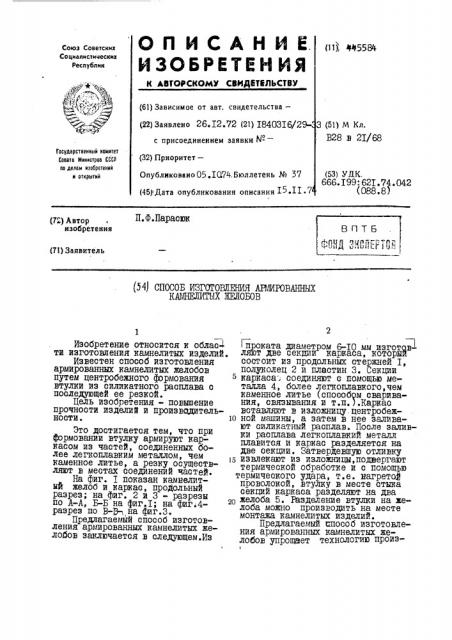

(11), 445584

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Респубттик

К АВТОРСКОМУ СВИЯИТВЛЬСУВУ ф + е (61) Зависимое от авт. свидетельства— (22) Заявлено 26.I2.72 (21) I8403I6j29- 3 (51) M Кл. с присоединением заявки Гн -— В28 в 2I/68

Государственный номнтет

Соввта Министров СССР оо делам изобретений и открытий (32) Приоритет—

Опубликовано 05,IQ74,Бюллетень № 37 (45) .Дата опубликования описания I5.I I ° 7 (53) УИК.

666. I 99: 62I. 74. 042 (088.8) ПЛ.Парасюк (72) Автор изобретения (71) Заявитель (54! CnO(."OS mrarOZrmm А И ОВ Н Х

КА1уБЕЛИТЫХ ЖЕЛОБОВ

Изобретение относится к облас- ти изготовления камнелитых изделий

Известен способ изготовления армированных камнелитых желобов путем центробежного формования втулки из силикатного расплава с последующей ее резкой.

Цель изобретения - повышение прочности изделий и производительности.

Это достигается тем, что при формовании втулку армируют каркасом из частей, соединенных более легкоплавким металлом, чем каменное литье, а резку осуществляют в местах соединений частей.

На фиг. I показан камнелитый желоб и каркас, продольный разрез; на фиг. 2 и 3 - разрезы по А-А, Б-Б на фиг.I; на фиг.4разрез по В-3- на фиг.3.

Предлагаемый способ изготовления армированных камнелитых желобов заключается в следующем.Из

2 и оката диаметром 6-IQ мм изгот в«! т две секции каркаса, которы состоит из продольных стержней I, полуролец 2 и пластин 3. Секции

5 каркаса; соединяют с помощью металла 4, более легкоплавкого,чем каменное литье (способрм сваривания, связывания и т.п.).Каркас вставляют в изложни центробеж1о ной машины, а затем в нее заливают силикатйый расплав. После заливки расплава легкоплавкий металл плавится и каркас разделяется на две секции. Затвердевшую отливку

15 извлекают йз изложницы, подвергают термической обработке и с помощью термического удара, т.е. нагретой проволокой, втулку в месте стыка секций каркаса разделяют на два

20 желоба 5. Изделение втулки на желоба можйо производить на месте монтажа камнелитых изделий.

Предлагаемый способ изготовления армированных камнелитых желобов упрощает Гехнологию произ

645584

3 водства " тоансппотивования отливок к месту монтажа, а также улучшает качество камнелитых изделий.

ПРГДЛЕТ И30БРЕТ1НИЯ

Способ изготовления армирован ных камнелитых желобов путем центробежного формования втулки из силикатного расплава с подлещ ю4 дей ее резкой, о т л и ч а ю щ и йс я тем, что, с целью повышения прочностй изделий и увеличения производительности, при формовании втулку армируют каркасом из частей, соединенных более легкоплавким металлом, чем каменное литье,а резку осуществляют в местах соединений частей.

Фиг.!

М5564

А — А

Рог.2 о5/
