Формовочная смесь

Формовочная смесь

Иллюстрации

Показать все

Реферат

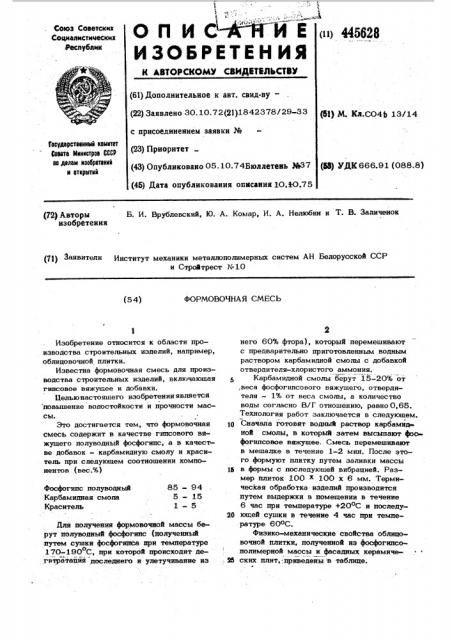

ОпиG Hе

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистииеских

Республик (щ 445628

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61)Дополнительное к авт. свнд-ву— (22) Заявлено 30. 10.72(21)1842378/29-33 . с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 05. 10-74Бюллетеиь %37 (46) Дата опубликования описаиия1ОЯО.75 (51) М. Кл.СО45 13/14 (53) УДК 666.91 (088.8}

TDcyaapczsewwi намнтвт

Совета Мнннвтрва СССР нв делам нзвбретвннй н етнрьпнй

Б. И. Врублевский, Ю. А. Комар, И. А. Нелюбин и Т. В. Заличенок (72) Авторы изобретения (71) заявители Институт механики металлополимерных систем АН Белорусской CCP и Стройтрест N 10

ФОРМОВОЧНАЯ СМЕСЬ (54}

Фосфогипс полуводный

Карбамидная смола

Краситель

85- 94

5-15

1-5

Для получения формовочной массы берут нолуводный фосфогипс (полученный путем сушки фосфогипса при температуре

170-190 С, при которой происходит дегитратаййя .последнего и улетучивание нз

Изобретение относится к области производства строительных изделий, например, облицовочной плитки.

Известна формовочная смесь для производства строительных изделий, включающая гипсовое вяжущее и добавки.

Бельюнастоящего изобретения является повышение водостойкости и прочности массы.

Это достигается тем, что формовочная смесь содержит в качестве гипсового вяжущего полуводный фосфогипс, à в качеств ве добавок — карбамидную смолу и краситель при следующем соотношении компонентов (вес.%} него 60% фтора), который перемешивают с предварительно приготовленным водным раствором карбамидной смолы с добавкой отвердителя-хлористого аммония.

Карбамидной смолы берут 15-2070 от ,веса фосфогипсового вяжущего, отвердителя — 17 от веса смолы, а количество воды согласно В/Г отношению, равно 0,65.

Технология работ заключается в следующем. щ Сначала готовят водный раствор карбамидной смолы, в который затем высыпают фос фогипсовое вяжущее. Смесь перемешивают в мешалке в течение 1-2 мин. После этого формуют плитку путем заливки массы

15 в формы с последующей вибрацией. Размер плиток 100 х 100 х 6 мм. Термическая обработка изделий производится путем выдержки в помещении в течение

6 час при температуре +20оС .и последу20 ющей сушки в течение 4 час при температуре 60оС.

Физико-механические свойства облицовочной плитки, полученной из фосфогипсополимерной массы и фасадных керамиче, 25 ских плит, приведены:в таблице.

445628

Водопоглощение Объемная мас- Предел прочности Морозоса, кг/смэ ри сжатии и,йкость изгибе, кг/см2 в циклах

Виды плит

30

1 400 238

12-14 1800-1900 75-150 6-28 25!

Формовочная смесь имеет белый цвет, позволяющий путем введения различных шелочестойких пигментов получать различI ные цветовые оттенки и тона облицовочных плиток.

Предмет изобретения

Формовочная смесь для производства строительных изделий, например, облицовочной плитки, включающая гипсовое вяжущее идобавки, отлича юшая85 — 94

5-15

1-5

Составитель .Куценко

Редактор Г.Кузьмина Техред Н.Ханеева КоРректор Н.Учакина

Заказ .49й» Изд. И Щ Тираж 59 1 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Il3035; Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

Полимерфосфогипсовые

Фасадные керамические с я тем, что, с целью повышения водостойкости и прочности, она содержит в качестве гипсового вяжущего полуводный

15 фосфогипс, а в качестве добавок — карбамидную смолу и краситель при следующем соотношении компонентов (вес%);

Полуводный фосфогипс

Карбамидная смола

Краситель
