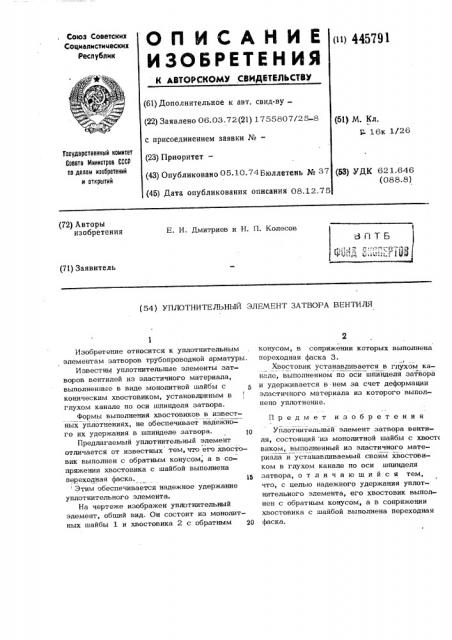

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОИ:КОМУ,СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 445791 (61) Дополнительное к авт. свид-ву(22) Заявлено 06.03.72(21) 1755807/25-8 (51) М. Кл.

1- 16к 1/26 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.10.74 Бюллетень № 37 (45) Дата опубликования описания 08.12.75

Гасударственный комитет

Саввтв »йинистрав СССР аа делам изааретений и аткрытий (Р) УДК 621.646 (088.8) (72) Авторы изобретения

Е. И. Дмитриев и Н. П. Колесов

З»1Т5

1 и, (71) Заявитель (54) УПЛОТНИТЕЛЬНЫЙ ЭЛЕМЕНТ ЗАТВОРА ВЕНТИЛЯ

Изобретение относится к уплотнительным элементам затворов трубопроводной арматуры.

Известны уплотнительные элементы затворов вентилей из эластичного материала, выполненные в виде монолитной шайбы с коническим хвостовиком, установпвнным в глухом канапе по оси шпинделя затвора.

Формы выполнения хвостовиков в известных уплотнениях, не обеспечивает надежного их удержания в шпинделе затвора. ц»

Предлагаемый уплотнительный элемент отличается от известных тем, что его хвостовик выполнен с обратным конусом, а в сопряжении хвостовика с шайбой выполнена переходная фаска. Этим обеспечивается надежное удержание уплотнительного элемента.

На чертеже изображен уплотнительный элемент, общий вид. Он состоит из монолитных шайбы 1 и хвостовика 2 с обратным 2О конусом, в сопряжении которых выполнена переходная фаска 3. !

Хвостовик устанав1тивается в глухом канале, выполненном по оси шпинделя затвора и удерживается в нем за счет деформации эластичного материала из которого выполнено уплотнение.

Предмет изобретения

Уплотнительный элемент затвора вентиля, состоящий из монолитной шайбы с хвосп виком, выполненный из эластичного материала и устанавливаемый своим хвостовиком в глухом канале по оси шпинделя затвора, отличающийся тем, что, с целью надежного удержания уплотнительного элемента, его хвостовик выполнен с обратным конусом, а в сопряжении хвостовика с шайбой выполнена переходная фаска.

445791

Составитель Q дубнер

Редактор К.Бродская Техред М.сем.нов Корректор К Аук

Заказ 3ф Изд. K )$) Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министпов СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24
