Устройство для регулирования температуры пара

Устройство для регулирования температуры пара

Иллюстрации

Показать все

Реферат

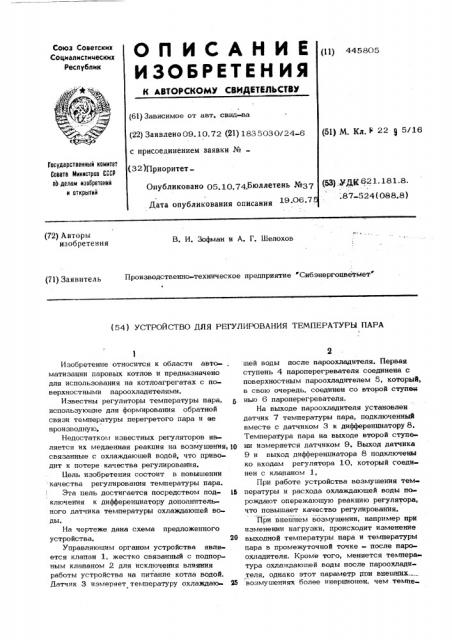

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал исти месних

Республик (11) 445805 (61) Зависимое от авт, свид-ва (51) М. Кл. 1 22 9 5 16 (22) Заявлено 09.10.72 (21) 1835030/24-6 с присоединением заявки №

Государственный номнтет

Совета Министров СССР

fib.äåëàì нзобретеннй н открытей (32)Приоритет (53) >pal 621. 181,8. 87-524(098 8) Опубликовано 05.10.74.Бюллетень ¹37

Дата опубликования описания (72) Авторы изобретения

B. И. Зофман и А. Г. Шелохов (71) Заявитель ПРоизводственно-техническое пРедпРиЯтие СибэнеРгоцветмет (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПАРА

Изобретение относится к области авто-, матизации паровых котлов и предназначено для использования на котлоагрегатах с по верхностными пароохладителями, Известны регуляторы температуры пара, использующие для формирования обратной связи температуры перегретого пара и ее производную, Недостатком известных регуляторов является их медленная реакция на возмущения,т0 связанные с охлаждающей водой, что приводит к потере качества регулирования.

Цель изобретения состоит в повышении качества регулирования температуры пара.

Зта цель достигается посредством под- 15 ключения к дифференциатору дополнительного датчика температуры охлаждающей воды.

На чертеже дана схема предложенного устройства, 20

Управляющим органом устройства является клапан 1, жестко связанный с подпорным клапаном 2 для исключения влиянии работы устройства на питание котла водой.

Датчик 3 измеряет температуру охлаждаю- 25 щей воды после пароохладителя. Первая ступень 4 пароперегревателя соединена с поверхностным пароохладителем 5, который, в свою очередь, соединен со второй ступе а нью 6 пароперегревателя.

На выходе пароохладителя установлен датчик 7 температуры пара, подключенный вместе с датчиком 3 к дифференциатору 8.

Температура пара на выходе второй ступени измеряется датчиком 9, Выход датчика

9 и выход дифференциатора 8 подключены ко входам регулятора 10, который соеди» нен с клапаном 1 °

При работе устройства возмущения тем» пературы и расхода охлаждающей воды порождают опережающую реакцию регулятора, что повышает качество регулирования.

При внешнем возмущении, например при изменении нагрузки, происходит изменение выходной температуры пара и температуры пара в промежуточной точке - после пароохладителя. Кроме того, меняется темпера тура охлаждающей воды после пароохладителя, однако этот параметр при внешних возмущениях более инерционен, чем темпе

Составитель 3.Максименко редактор р, 1 крен, Корректор

И.Квачадзе . И,Карандашова Л.орлова

Изд. K ) 1

Заказ 4 "

Тираж 506

Подписное!

Ц1И111111 1 ocуnaрcтвениorо комитс à с:овета Министров СССР по делам изобретений н о1крытий

Москва, 113035, Раугнская наб,, 4

Предприятие «Патент», Москва, Г-59, 11ережковская наб., 24 з ратура пара после пароохладителя. Таким образом, на регулятор поступают сигналы от датчика температуры перегретого пара и продифференцированный суммарный сигнал по температуре пара и воды за пароохладителем. Вырабатываемое регулятором воздействие направлено на компенсапию возмущения.

Предмет изобретения

Устройство для регулирования температуры пара в котлоагрегате с поверхностным пароохладителем, содержащее регулирующий прибор, к которому подключен датчик выходной температуры пара и дифференпиатор, соединенный с датчиком темпера5 туры пара после пароохладителя, о т л ичаю щеес ятем, что, с пельюповыщения качества регулирования, к дифференииатору подключен дополнительный датчик

10 температуры охлаждающей воды после пароохладителя.
