Реферат

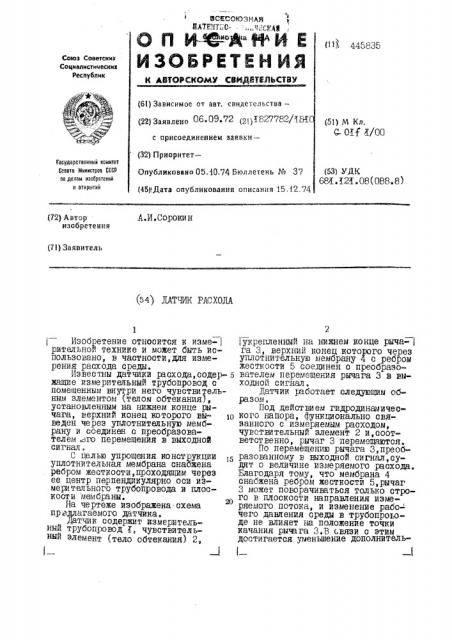

йвсесоюзндя

ПАТЕЛ? С-;.„q,-:. óù

О П И- 6"-A Н" И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВКДЯТЕЛЬСТИУ (11) 4 н г д3 тСоюз Советскин

Социалистических

Республик (6l) Зависимое от авт. свидетельства— (22) заявлено 06.09.72 (2 )1827782/ТЯ: (51) М Кл. а- ОН /00 с присоединением заявки— (32) Приоритет—

Опубликовано 05. 0.74 Бюллетень № 37 (45),Дата опубликования описания 15.Ю.74

Гооударотвеннн1й комитет

Севвтв Министров СССР по делам изоеретений и открытий (53) УДК бЖ.121.08{088.8}

А.И.Сорокин (7е) Заявитель (>4) ДАТЧИК РАСХОДА

Изобретение относится к изме- рительной технике и может быть использовано, в частности,для измерения расхода среды.

Известны датчикй расхода,содер- 5 жащие измерительный трубопровод с помещенным внутри него чувствительным элементом {телом обтекания), установленным на нижнем конце рйчага, верхний конец которого вы- 1о ведей через уплотнительную мембрану и соединен с преобразователеи .го перемещения в выходной сигнал.

С UG E gOltteHIE EOH4Tg WM 15 уплотнительная иеибрана снабжена реброи жесткости,проходящим через ее центр перпендйкулярно оси изиери тельного трубопровода и плоскости мемб ю.

На чертеже йзображена схема пргдлагаемого датчика. датчик содержит изйерительныИ трубопровод Е, чувствительный элемент {тело обтекания) 2, 2 укрепленный на нижнем конце рыча:

ra 3, верхний конец которого через уплотнительную мембрану 4 с ребром жесткости 5 соединен с преобразователеи перемещения рычага 3 в выходнои сигнал, Датчик лботает следующим образом.

Под дейст ви ем гидродинамического напора, функционально связанного с измеряемым расходом, чувствительный элемент 2 и,соответственно, рычаг 3 перемещаются.

По перемещению рычага 3,преобразованному в выходной сигнал,судят о величине измеряемого расхода.

Благодаря тоиу, что мембрана 4 снабжена ребром жесткости 5,рычаг

3 иожет поворачиваться только строго в плоскости направления измеряемого потока, и изменение рабо- чего давления среды в трубопроводе не влияет на положение точки качания рычага 3.В связи с этим достигается уменьшение дополнительСоставители 5,P030BCKSR

Редак ор C,1ИТ1ур Текред Я,ЦдБ 111щИ Корректор Н»Б6ЛЯВСКЙЯ

« н \ Г

Изд, № Ф5кб Тираж (7С Подписное

Заказ Д gQ

Ц11ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Рау«нская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

4 ной погрешности и повышение точности измерения расхода.

ПРЕДМЕТ ИЗОБИГЕНИЯ

Датчик расхода, содержащий измерительный трубопровод с помещенным внутри него чувствительным элементом (телом обтекания), установленным на нижнем конце рйчага, верхний конец которого выведен че45835 рез уплотнительную мембрану и соединен с преобразователем его перемещения в выходной сигнал,о т л ич а ю шийся тем, что,а целью упрощения конструкций,уплотнительная мембрана снабжена ребром жесткости, проходящим через ее центр перпейдикулярно оси измерительного трубопровода и плоскости мембраНИ.
