Способ изготовления парощелочных ячеек поглощения для квантовых магнитометров

Патент 445900

Авторы

Иллюстрации

Показать все

Реферат

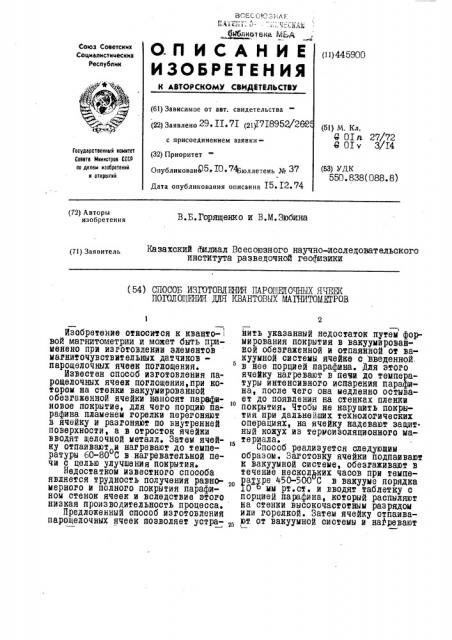

ЯМблнотека МЬ с

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик (11) 445900 (61) Зависимое от авт. свидетельства (22) Заявлено 29» П» 7Х (21ф7I8952/262 (51) М. Кл.

Я ОХа 27/72

Я OI v 3/14 с присоединением заявкиГосударственный иоинтет

Совета Министров СССР оо делан изооретений и атнрытий (32) Приоритет

ОпубликованеГ)5» IO ° бюллетень № 37 (53) удк

550.838(088.8}

Дата опубликования описания Ы» I2»74 (72) Авторы изобретения

В.Б.Горященко и В.М.Зюбина

Казахский йилиал Всесоюзного научно-исследовательского института разведочной геофизики (71) Заявитель (54} СПОСОБ ИЗГОТОВЛИПИ ПАРОЩКЕОЧНЫХ ЯЧЕЕК

ПОГОЛОЩИПИ ДНЯ КВАНТОВЫХ МАН1ИТОИПГРОВ

Изобретение относится к квантовой магнитометрии и может быть применено при изготовлении элементов магниточувствительных датчиковпарощелочных ячеек поглощения.

Известен способ изготовленйя парощелочных ячеек поглощения,при котором на стенки вакуумировайной обезгаженной ячейки наносят парвфиновое покрытие, для чего порцию парафина пламенем горелки перегоняют в ячейку и разгоняют по внутренней поверхности, а в отросток ячейки вводят щелочной металл. Затем ячейку отпаивают и нагревают до температуры 60-80 С в нагревательной печи с целью улучшения покрытия.

Недостатком известного способа является трудность получения равномерного и полного покрытия парафином стенок ячеек и вследствие этого низкая производительность процесса.

Предложенный способ изготовления парощелочных ячеек позволяет устра2 нить указанный недостаток путем формирования покрытия в вакуумированной обезгаженной и отпаянной от вакуумной системы ячейке с введенной, в нее порцией парафина. для этого ячейку нагревают в печй до температуры интенсивного испарения парафина, после чего она медленно остыва„ ет до появления на стенках пленки

" покрытия. Чтобы не нарушить покрытия при дальнейших технологических операциях, на ячейку надевают защитный кожух из териоизоляционного материала»

Способ реализуется следующим образом. Заготовку ячейки подпаивают к вакуумной системе, обезгаживают в течение нескольких часов при темпе„ ратуре 450-500 С в вакууме порядка

Е0 с мм рт.ст. и вводят таблетку с порцией парафина, который распыляют на стенки высокочастотным разрядом или горелкой. Затем ячейку отпаива„ 3)T от вакуумной системы и наФревают

445900

Составители А Бай" «аКОВа корректор С ЖЛобИНа

1 г .!а к 10 > р д Н.CBHKHB овск изд. ¹ 4/9 Тираж ЮЯ

Подписное

p:1 и а 3 g $g

Ц! !1!г!! !!1 Государг гневного комитета Совета Министров СССР

IIo дедам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г.59, Бережковская наб., 24

3 в печи до температуры 250-320 С после: чего она медленно остывает. На ячейку надевают термоизоляционный коЖух, очищают отросток от парафина- на слабом пламени горелки и припайвают его к вакуумной системе.

При вакууме С -40 мм рт.ст. в отросток перегоняют щелочной металл, и ичейку отпаиваюте

1О

ПРЕДАДЕТ ИЗОБРЕТЕНИЯ

Способ изготовления парощелочных ячеек поглощения для квантовых магнитометров, основанный на парафинировании внутренних стенок вакуумированной обезгаженной ячейки и введении в отросток щелочного ме4 талла, отличающййся тем,что,с целью получения равномерного йарафинового покрытия стенок ячейки, вакуумированную,обезгаженную ячейку, с введенной в йов дозированной йбрцнвя парафина отпаивают от вакуумного поста и помещают в нагревательную печь,обеспечивающую равномерность обогрева ячейки до температуры интенсивного испарения парафина,с последующим медленным остыванием до

-появления на стенках ячейки пленки выкристаллизовавшегося парафина, после чего на ячейку надевают термоизоляционныИ кожух, подпаивают к вакуумному посту и в отросток ячейки вводят щелочной металл обычным способом.
