Реферат

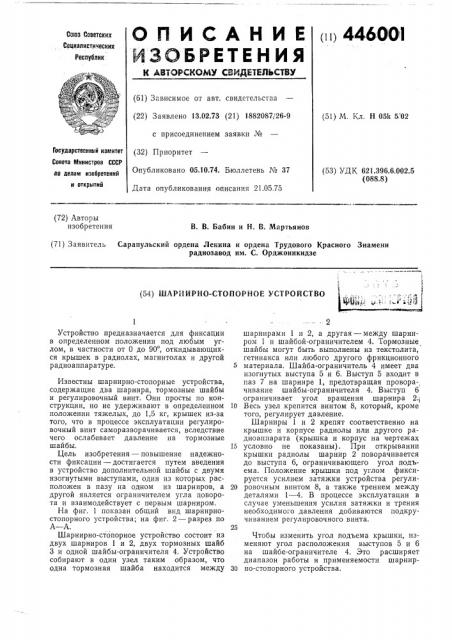

(i i) 4460 01

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Со аз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.02.73 (21) 1882087/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 05.10.74. Бюллетень № 37

Дата опубликования описания 21.05.75 (51) М, Кл. Н 05k 5.02

Государственный комитет

Совета Министров СССР (53) УДК 621.396.6,002.5 (088.8) аа делам изобретений и открытий (72) Авторы изобретения

В. В. Бабин и H. В. Мартьянов (71) Заявитель Сарапульский ордена Ленина и ордена Трудового Красного Знамени радиозавод им. С. Орджоникидзе (54) ШАРИИРНО-СТОПОРНОЕ УСТРОЙСТВО

Устройство предназначается для фиксации в определенном положении под любым углом, в частности от 0 до 90, откидывающихся крышек в радиолах, магнитолах и другой радиоаппаратуре.

Известны шарнирно-стопорные устройства, содержащие два шарнира, тормозные шайбы и регулировочный винт. Они просты по конструкции, но не удерживают в определенном положении тяжелых, до 1,5 кг, крышек из-за того, что в процессе эксплуатации регулировочный винт саморазворачивается, вследствие чего ослабевает давление на тормозные шайбы.

Цель изобретения — повышение надежности фиксации — достигается путем введения в устройство дополнительной шайбы с двумя изогнутыми выступами, один из которых расположен в пазу на одном из шарниров, а другой является ограничителем угла поворота и взаимодействует с первым шарниром.

На фиг. 1 показан общий вид шарнирностопорного устройства; на фиг. 2 — разрез по

А — А.

Шарнирно-стопорное устройство состоит из двух шарниров 1 и 2, двух тормозных шайб

3 и одной шайбы-ограничителя 4. Устройство собирают в один узел таким образом, что одна тормозная шайба находится между шарнирами 1 и 2, а другая — между шарниром 1 и шайбой-ограничителем 4. Тормозные шайбы могут быть выполнены из текстолита, гетинакса или любого другого фрикционного

5 материала. Шайба-ограничитель 4 имеет два изогнутых выступа 5 и 6. Выступ 5 входит в паз 7 на шарнире 1, предотвращая проворачивание шайбы-ограничителя 4. Выступ 6 ограничивает угол вращения шарнира 2.1

10 Весь узел крепится винтом 8, который, кроме того, регулирует давление.

Шарниры 1 и 2 крепят соответственно на крышке и корпусе радиолы или другого радиоаппарата (крышка и корпус на чертежах

15 условно не показаны). При открывании крышки радиолы шарнир 2 поворачивается до выступа 6, ограничивающего угол подьема. Положение крышки под углом фиксируется усилием затяжки устройства регули20 ровочным винтом 8, а также трением между деталями 1 — 4. В процессе эксплуатации в случае уменьшения усилия затяжки и трения необходимого давления добиваются подкручиванием регулировочного винта.

Чтобы изменить угол подъема крышки, изменяют угол расположения выступов 5 и 6 на шайбе-ограничителе 4. Это расширяет диапазон работы и применяемости шарнир30 но-стопорного устройства, 44600) 3

Предмет изобретения

Риг. 2

Фиг l

Составитель В. Золотарев

Техред А. Дроздова Корректор Т. Добровольская

Редактор В. Федотов

Заказ 1207/2 Изд. № 539 Ч ирак 7бО Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Шарнирно-стопорное устройство, например для элементов радиоаппаратуры, содержащее два шарнира, тормозные шайбы и регулировочный винт, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности фиксации, уствойство снабжено дополнительной шайбой с двумя изогнутыми выступами, один из которых расположен в пазу на одном из шарниров, а другой является ограничителем угла поворота, взаимодействуя с другим ша рниром.
