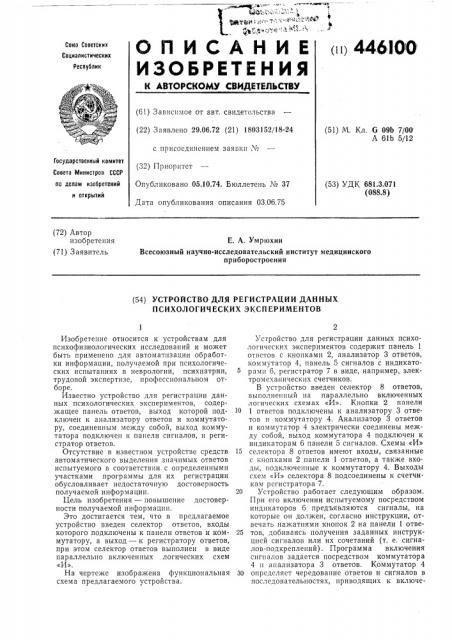

О П И С А Н И Е (и) 446IO O

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6!) Зависимое от авт. свидетельства (22) Заявлено 29.06.72 (21) 1803152/18-24 с присоединением заявки ¹ " (32) Приоритет

Опубликовано 05.10.74. Бюллетень ¹ 37

Дата опубликования описания 03.06.75 (51) М. Кл. б 09b 7/00

А 6lb 5/12

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 681.3.071 (088.8) (72) Автор изобретения (71) Заявитель

Е. А. Умрюхин

Всесоюзный научно-исследовательский институт медицинского приборостроения (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ДАННЫХ

ПСИХОЛОГИ Ч ЕСКИХ ЭКСП ЕРИМЕНТОВ

Изобретение относится к устройствам для психофизиологических исследований и может быть применено для автоматизации обработки информации, получаемой при психологических испытаниях в неврологии, психиатрии, трудовой экспертизе, профессиональном отборе.

Известно устройство для регистрации данных психологических экспериментов, содержащее панель ответов, выход которой подключен к анализатору ответов и коммутатору, соединенным между собой, выход коммутатора подключен к панели сигналов, и регистратор ответов.

Отсутствие в известном устройстве средств автоматического выделения значимых ответов испытуемого в соответствии с определенными участками программы для их регистрации обусловливает недостаточную достоверность получаемой информации.

Цель изобретения — повышение достоверности получаемой информации.

Это достигается тем, что в предлагаемое устройство введен селектор ответов, входы которого подключены к панели ответов и коммутатору, а выход — к регистратору ответов, при этом селектор ответов выполнен в виде параллельно включенных логических схем

«И».

На чертеже изображена функциональная схема предлагаемого устройства.

Устройство для регистрации данных психологических экспериментов содержит панель 1 ответов с кнопками 2, анализатор 3 ответов, коммутатор 4, панель 5 сигналов с индикаторами 6, регистратор 7 в виде, например, электромеханических счетчиков.

В устройство введен селектор 8 ответов, выполненный на параллельно включенных логических схемах «И». Кнопки 2 панели

10 1 ответов подключены к анализатору 3 ответов и коммутатору 4. Анализатор 3 ответов и коммутатор 4 электрически соединены между собой, выход коммутатора 4 подключен к индикаторам 6 панели 5 сигналов. Схемы «И»

15 селектора 8 ответов имеют входы, связанные с кнопками 2 панели 1 ответов, а также входы, подключенные к коммутатору 4. Выходы схем «И» селектора 8 подсоединены к счетчикам регистратора 7.

20 Устройство работает следующим образом.

При его включении испытуемому посредством индикаторов 6 предъявляются сигналы, на которые он должен, согласно инструкции, отвечать нажатиями кнопок 2 на панели 1 отве25 тов, добиваясь получения заданных инструкцией сигналов или их сочетаний (т. е. сигналов-подкреплений) . Программа включения сигналов задается посредством коммутатора

4 и анализатора 3 ответов. Коммутатор 4

30 определяет чередование ответов и сигналов в последовательностях, приводящих к включе446100

Предмет изобретения

=Г

Составитель M. Спитковский

Техред В. Рыбакова

Редактор С. Бычихина

Корректор Е. Мохова

Заказ 1524/10 Изд. № 549 Тираж 482 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, уК-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 нию сигналов-подкреплений, а анализатор 3, переключая коммутатор 4, обеспечивает смену программы с учетом ответов испытуемого и их комбинаций.

Показатели выполнения испытуемым задания выделяются с помощью селектора 8 н регистрируются на электромеханических счетчиках регистратора 7. На схемы «И» селектора 8 с коммутатора 4 подаются разрешающие счет потенциалы в определенных точках программы.

При этом выделяются значимые ответы, характеризующие определенные особенности поведения испытуемого при выполнении им программы испытания. Таким образом, выделением правильных и ошибочных ответов испытуемого в определенных точках программы на регистраторе 7 индицируются: быстрота усвоения испытуемым новых сочетаний, быстрота переучивания при смене программы, степень стереотипности выбираемых ответов и другие показатели.

Выделение посредством селектора 8 только значимых ответов позволяет уменьшить случайный разброс получаемых показателей и, таким образом, повысить достоверность получаемой информации.

1. Устройство для регистрации данных психологических экспериментов, содержащее

10 панель ответов, выход которой подключен к анализатору .ответов и коммутатору, соединенным между собой, выход коммутатора подключен к панели сигналов, н регистратор ответов, отл ич а ющееся тем, что, с

15 целью повышения достоверности получаемой информации, в него введен селектор ответов, входы которого подключены к панели ответов и коммутатору, а выход — к регистратору отБОТОВ.

20 2. Устройство по п. 1, отлич ающееся тем, что селектор ответов выполнен в виде параллельно включенных логических схем

«И».
