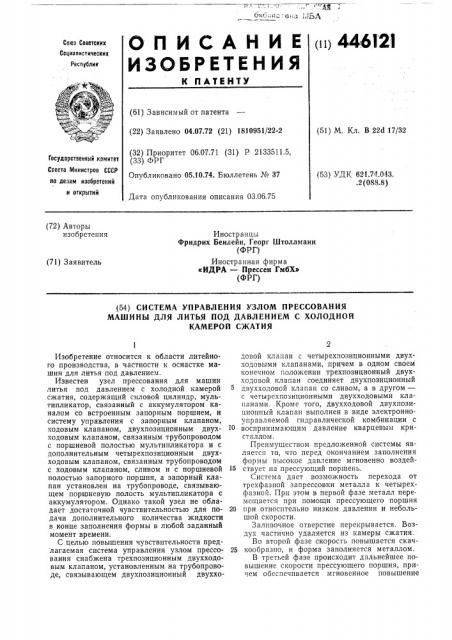

О П И С А Н И Е (и) 446I2l

ИЗОБРЕТЕНИЯ

Goes Советских

Социалистических

Республик

К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено 04.07.72 (21) 1810951/22-2 (32) Приоритет 06.07.71 (31) P 2133511.5, (33) ФРГ

Опубликовано 05.!0.74. Бюллетень № 37 (51) М. Кл. В 22d 17/32

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.74.043. .2(088.8) Дата опубликования описания 03.06.75 (72) Авторы изобретения

Иностранцы

Фридрих Бенлейн, Георг Штоллманн (ФРГ) Иностранная фирма

«ИДРА — Прессен ГмбХ> (ФРГ) (71) Заявитель (54) СИСТЕМА УПРАВЛЕНИЯ УЗЛОМ ПРЕССОВАНИЯ

МАШИНЫ ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ С ХОЛОДНОЙ

КАМЕРОЙ СЖАТИЯ

Изобретение относится к области литейного производства, в частности к оснастке машин для литья под давлением.

Известен узел прессования для машин литья под давлением с холодной камерой сжатия, содержащий силовой цилиндр, мультипликатор, связанный с аккумулятором каналом со встроенным запорным поршнем, и систему управления с запорным клапаном, ходовым клапаном, двухпозиционным двухходовым клапаном, связанным трубопроводом с поршневой полостью мультипликатора и с дополнительным четырехпозиционным двухходовым клапаном, связанным трубопроводом с ходовым клапаном, сливом и с поршневой полостью запорного поршня, а запорный клапан установлен на трубопроводе, связывающем поршневую полость мультипликатора с аккумулятором. Однако такой узел не обладает достаточной чувствительностью для подачи дополнительного количества жидкости в конце заполнения формы в любой заданный момент времени.

С целью повышения чувствительности пред лагаемая система управления узлом прессования снабжена трехпозиционным двухходовым клапаном, установленным на трубопроводе, связывающем двухпозиционный двухходовой клапан с четырехпозиционными двухходовыми клапанами, причем в одном своем конечном положении трехпозиционный двухходовой клапан соединяет двухпозиционный двухходовой клапан со сливом, а в другом— с четырехпозиционными двухходовыми клапанами. Кроме того, двухходовой двухпозиционный клапан выполнен в виде электронноуправляемой гидравлической комбинации с

10 воспринимающим давление кварцевым кристаллом.

Преимуществом предложенной системы является то, что перед окончанием заполнения формы высокое давление мгновенно воздей15 ствует на прессующий поршень.

Система дает возможность перехода от трехфазной запрессовки металла к четырехфазной. При этом в первой фазе металл перемещается при помощи прессующего поршня

20 при относительно низком давлении и небольшой скорости.

Заливочное отверстие перекрывается. Воздух частично удаляется из камеры сжатия.

Во второй фазе скорость повышается скач25 кообразно, и форма заполняется металлом.

В третьей фазе происходит дальнейшее повышение скорости прессующего поршня, причем обеспечивается мгновенное повышение

446121

JO

J5 . ?О ()

Д

35

53

60 давления. Форма заполняется полностью. В четвертой фазе происходит мультипликация, и устанавливается повышенное давление.

На чертеже изображен узел прессования в разрезе и система управления.

Для осуществления запрессовки давление рабочей жидкости от насоса 1 передается в поршневую полость 2 мультипликатора 3.

Клапан 4, установленный в канале 5 поршня

6 мультипликатора 3, открывается, пропуская рабочую жидкость в канал 5. Затем рабочая жидкость воздействует на прессующий поршень 7, смещая его влево. Во время этой первой фазы заливочное отверстие закрывается и из формы (на чертеже не показана) частично удаляется воздух.

После этого четырехпозиционный двухходовой клапан 8 приводит в действие запорный клапан 9. При этом рабочая жидкость под давлением поступает из аккумулятора давления 10 в поршневую полость мультипликатора по трубопроводам 11, 12 и 13. Четырехпозиционный двухходовой клапан 8 управляется прессующим поршнем 7 в зависимости от времени или хода. Так как рабочая жидкость под давлением поступает в поршневую полость 2 из аккумулятора давления 10, то на прессующий поршень воздействует не только давление, создаваемое насосом 1, но и давление рабочей жидкости, поступающей из аккумулятора давления 10, Ьлагодаря этому во второй фазе, когда форма заполняется металлом, прессующий поршень 7 перемещается быстрее.

Команда на переключение четырехпозиционного двухходового клапана 8 воздействует также и на дополнительный четырехпозиционный двухходовой клапан 14, который, переключаясь, подготавливает открытие запорного поршня 15.

Несмотря на переключение четырехпозиционного двухходового клапана 14, запорный поршень 15 остается еще закрытым, так как давление в поршневой полости 16 запорного поршня 15 продолжает поддерживаться дросселем 17.

Если к концу заполнения формы давление в поршневой полости 2 возрастает, то оно переключает двухпозиционный двухходовой клапан 18, вследствие чего поршневая полость

16 соединяется со сливом 19 через трубопроводы 20, 21, двухпозиционный двухходовой клапан 18, трубопровод 22, четырехпозиционный двухходовой клапан 14 и трубопровод 23.

В связи с тем, что на кольцевой буртик 24 запорного поршня 15 воздействует давление из аккумулятора давления 10, запорный поршень 15 смещается вправо в положение открытия. Поэтому в третьей фазе аккумулятор давления 10 обеспечивает мгновенную передачу повышенного давления на поршень 6 мультипликатора 3, который, преодолевая противодавление в штоковой полости 25, смещается вправо.

Ьлагодаря этому и независимо от выбранной скорости движения прессующего поршня во второй фазе можно путем соответствующего регулирования хода запорного поршня 15 достичь любой скорости воздействия последующего давления. Для регулирования хода запорного поршня 15 служит маховичок.

С целью повышения чувствительности системы управления узлом прессования в соединительном трубопроводе 26, связывающем двухходовой двухпозиционный клапан 18 с четырехпозиционными двухходовыми клапанами 8 и 14, устновлен трехпозиционный двухходовой клапан 27, который в одном своем конечном положении соединяет двухпозиционный двухходовой клапан 18 со сливом 28, а в другом — с четырехпозиционными двухходовыми клапанами 8 и 14. Трехпозиционный двухходовой клапан 27 может включаться элементом 29 в зависимости от времени или хода прессующего поршня. Если трубопровод

26 соединен со сливом 28, происходит мгновенное открытие запорного поршня 15.

Управление двухходовым двухпозиционным клапаном может осуществляться электронноуправляемой гидравлической комбинацией с воспринимающим давление кварцевым кристаллом или тензометрическим элементом, реагирующими на давление в поршневой полости 2 мультипликатора 3.

Предложенная система может быть использована на известных машинах для литья под давлением.

Предмет изобретения

Система управления узлом прессования машины для литья под давлением с холодной камерой сжатия, содержащая силовой цилиндр, мультипликатор, связанный с аккумулятором каналом со встроенным запорным поршнем, и систему управления с запорным клапаном, ходовым клапаном, двухпозиционным двухходовым клапаном, связанным трубопроводом с поршневой полостью мультипликатора и с дополнительным четырехпозиционным двухходовым клапаном, связанным трубопроводами с ходовым клапаном, сливом и с поршневой полостью запорного поршня, а запорный клапан установлен на трубопроводе, связывающем поршневую полость мультипликатора с аккумулятором, о т л и ч а ющ а я с я тем, что, с целью повышения чувствительности системы управления, она снабжена трехпозиционным двухходовым клапаном, установленным на трубопроводе, связывающем двухпозиционный двухходовой клапан с четырехпозиционными двухходовыми клапанами, причем в одном своем конечном положении трехпозиционный двухходовой клапан соединяет двухпозиционный двухходовой клапан со сливом, а в другом — с четырехпозиционными двухходовыми клапанами.
