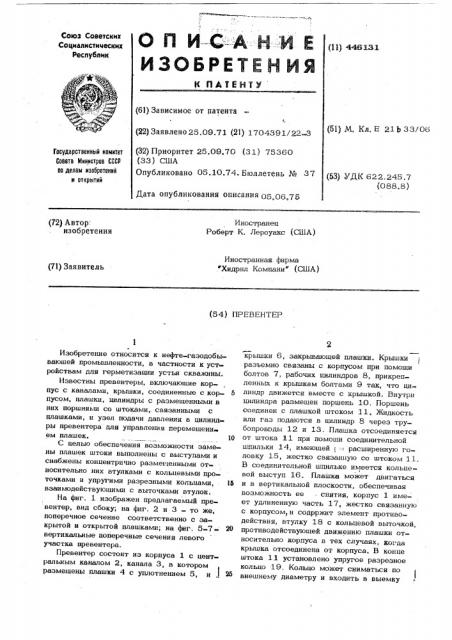

О П И" ©""А - Н : и Е (и) а.ьвхзх

ИЗОБРЕтеиия

Союз Советских

Социалистических

Республик (61) Зависимое от зтатента I, (51) М. Кл. Е 21 Ь 33/06 (22) Заявлено 25.09.71 (21) 1704391/22-3 (32) Приоритет 25.09.70 (31) 75360 (33) США

Опубликовано 05.10.74. Бюллетень № 37

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (ЬЗ) УДК 622.245.7 (088.8) Дата опубликования описания 05 06 7g

Иностранец

Роберт К. Лероуахс (США) (72) Автор. изобретения

Иностранная фирма Хидрил Компани (США) Pl) Заявитель (54) ПРЕВЕНТЕР

Изобретение относится к нефте-газодобывающей промышленности, в частности к уст» ройствам для герметизации устья скважины.

Известны превентеры, включающие корпус с каналами, крышки, соединенные с кор- 5 пусом, плашки, цилиндры с размещенными B них поршнями со штоками,. связанными с плашками, и узел подачи давления в цилиндры превентера для управления перемещени ем плашек. 1О

С целью обеспечения возможности замены плашек штоки выполнены с выступами и снабжены концентрично размещенными относительно них втулками с кольцевыми проточками и упругими разрезными кольцами, !6 взаимодействующими с выточками втулок.

На фиг. 1 изображен предлагаемый превентер, вид сбоку; на фиг. 2 и 3 — то же, поперечное сечение соответственно с закрытой и открытой плашками; на фиг, 5»7- 20 вертикальные пойеречиые сечения левого участка превентера.

Превентер состоит из корпуса 1 с центральным каналом 2, канала 3, в котором размещены плашки 4 с уплотнением 5, и «1 йа крышки 6, закрывающей плашки. Крышки разъемно связаны с корпусом при помощи болтов 7, рабочих цилиндров 8, прикрепленных к крышкам болтами 9 так, что цилиндр движется вместе с крышкой. Внутри цилиндра размещен поршень 10. Поршень соединен с плашкой штоком 11, Жидкость или газ подаются в цилиндр 8 через трубопроводы 12 и 13. Плашка отсоединяется от штока 11 при помощи соединительной шпильки 14, имеющей -.i расширенную головку 15, жестко связанную со штоком ll, В соединительной шпильке имеется кольцеI вой выступ 16. Плашка может двигаться и в вертикальной плоскости, обеспечивая возможность ее . снятия, корпус 1 имеет удлиненную часть 17, жестко связанную с корпусом,и содержит элемент противодействия, втулку 18 с кольцевой выточкой, противодействующей движению плашки относительно корпуса в тех случаях, Когда крышка отсоединена от корпуса. В конце штока 1 1 установлено упругое разрезное кольцо 19. Кольцо может сниматься по внешнему диаметру и входить в выемку

446131 втулки 18. Находясь в выемке втулки 18, кольцо оказывает сопротивление движению: штока 11 относительйо втулки 18 и, таким образом, относительно корпуса. Крышка 6 и связанные с ней части, включающие плашку, опираются в пару опорных труб 20, помещенных внизу корпуса так, что плашку; можно удалить сбоку от штока 11. Вкла» дыш цилиндра 21 обеспечивает гладкую внут-. реннюю цилиндрическую поверхность, по которой скользит поршень во время его воз» вратно-поступательного движения. Между вкладышем цилиндра 21 и цилиндром 8 имеется канал 22. При необходимости ввода под давлением газа или жидкости в ци- -15 линдр с наружной стороны поршня использу». ют трубопровод 13, когда же необходимо ввести газ под поршень 10, то используют трубопровод 12. Жидкость или газ вводят под давлением по входному каналу 23, ко- р торый соединен с гибким змеевикавым ру кавом 24, имеющим один конец, присоединенный к корпусу, а другой — к крышке.

Крышка имеет канал 25, через который жидкость или газ проходят в цилиндр. 25

Для закрепления плашки в положении закрытия предусмотрен зацорный узел, содержащий запорную втулку 26 с резьбой, и стопорный винт 27, Наружный конец втулки 26 имеет твердый колпачок 28, имеющий поперечное сечение под гаечный ключ. Вращение колпачка вызывает развинчнвание втулки относительно стержня 27, который не вращается благодаря прямо угольной форме головки 15 и овальной форме плашки. Втулка 26 свинчивается до тех пор, пока упорное кольцо 29 не соприкоснется с кольцевой опорной поверхностью 30.

При работе устройства крышка 6 присоединена к корпусу 1 при помощи болтов.

11оэтому для работы каждой плашки жидкость или газ под давлением вводят в цилиндр 8 снаружи поршня 10 для движения плашки в сторону перекрытия центрального канала (если плашка глухая), Если необходимо переместить каждую плашку в положение открыто", жидкость или газ вводят по трубопроводу 12 в цилиндр внутри поршня, При необходимости переместить плашку в положение, при котором она открыта для ее удаления из превентера, плашку сначала перемешают в положение "открыто заставляя упругое кольцо 19 войти в выемку втулки 18.

В этом положении плашка находится снаружи корпуса, Болты отсоединяют.

Так как сопротивление, обеспечиваемое упорным кольцом больше, чем сопротивление трения между крышкой и трубками 20,.

} то, - давление жидкости и газа воздейст- 1 вует на цилиндр и перемещает его наружу, тогда как поршень 10 остается неподвижным. Так как рабочий цилиндр и крышка не связаны друг с другом болтами, движенйе наружу рабочего цилиндра перемешает наружу и крышку 6 для того, чтобы лучше открыть плашку.

Предмет изобретения

Превентер, содержащий корпус с каналами, крышки, соединенные с корпусом, плешки, цилиндры с размещенными в них поршнями со штоками, связанными с плашками, и узел подачи давления в цилиндры превентера для управления перемещением плашек, о т л и ч а ю ш и и с я тем, что, с целью обеспечения возможности замены плашек, штоки выполнены с выступами и снабжены концентрично размещенными относительно них втулками с кольцевыми проточками и упругими разрезными кольцами, взаимодействующими с проточками втулок.
