Клеевая композиция
Иллюстрации
Показать всеРеферат

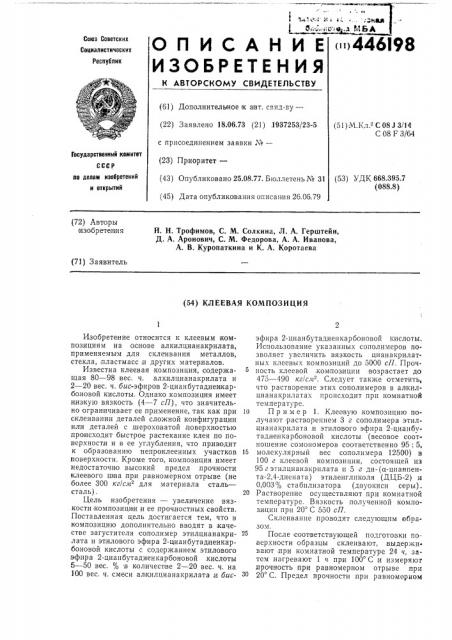

(11) 446I98
Союз Советских
Социалистических
Республик
ОПИСАНИЕ
ИЗОЬГЕт НИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.06.73 (21),1937253/23-5 (51) М.Кл 2 С 08 J 3/14
С 08 F 3/64 с присоединением заявки Ме—
Государственный комитет (23) Приоритет— (43) Опубликовано 25.08.77. Бюллетень ¹ 31 (45) Дата опубликования описания 26.06.79 по делам изобретений и открытий (53) УДК 668.395,7 (088.8) (72) Авторы и зоб р етеяия
Й. Н. Трофимов, С. М. Солкина, Л. А. Герштейн, Д. А. Аронович, С. М. Федорова, А. А. Иванова, А. В. Куропаткина и К. А. Коротаева (71) Заявитель (54) КЛ ЕЕВАЯ КОМ ПОЗИ ЦИЯ
Изобретение относится к клеевым композициям на основе алкилцианакрилата, применяемым для склеивания металлов, стекла,,пластмасс,и других материалов.
Известна клеевая композиция, содержащая 80 — 98 IBBc. ч. алкилцианакрилата и
2 — 20 вес. ч. бис-эфиров 2-цианбутадиенкарбоновой кислоты. Однако композиция имеет низкую вязкость (4 — 7 сП), что значительно ограничивает ее применение, так как при 10 склеивании деталей сложной конфигурации или деталей с шероховатой, поверхностью происходит быстрое растекание клея по поверхности и в ее углубления, что приводит к образованию непроклеенных участков 15 поверхности. Кроме того, композиция имеет недостаточно высокий предел прочности клеевого ш ва при равномерном отрыве (не более 300 кг/см для материала сталь— сталь). 20
Цель изобретения — увеличение вязкости композиции и ее прочностных свойств.
Поставленная цель достигается тем, что в композицию дополнительно вводят в качестве загустителя сололимер этилцианакри- 25 лата и этилового эфира 2-цианбутадиенкарбоновой кислоты с содержанием этилового эфира 2-цианбутадиенкарбоновой,кислоты
5 — 50 вес. % в количестве 2 — 20 вес. ч. на
100 вес. ч. смеси алкилцианакрилата,и бисэфира 2-цианбутадиенкар боновой кислоты, Использование указанных сополимеров позволяет увеличить вязкость цианакрилатных клеевых композиций до 5000 сП. Прочность клеевой:композиции возрастает до
475 — 490 кг/с.я . Следует также отметить, что растворение этих сополимеров в алкилцианакрилатах происходит при комнатной температуре.
Пример 1. Клеевую композицию получают растворением 3 г сополимера этилцианакрилата .и этилового эфира 2-цианбутадиенкарбоновой кислоты (весовое соотношение сомономеров соответственно 95: 5, молекулярный вес сополимера 12500) в
100 г клеевой композиции, состоящей из
95гэтилцианакрилата и 5 г ди-(а-цпанпента-2,4-диената) этиленгликоля (ДЦБ-2) и
0,003,/о стабилизатора (двуокиси серы) .
Растворение осуществляют при комнатной температуре. Вязкость полученной композиции при 20 С 550 сП.
Склеивание проводят следующим образом.
После соответствующей подготовки по верхности образцы склеивают, выдерживают,при комнатной температуре 24 ч, затем нагревают 1 ч при 100 С и измеряют прочность при равномерном отрыве при
20 С. Предел прочности .при равномерном с
446198
Номер примера
Состав композиции, вес. ч!
;Этилциаиакрилат
ДЦБ-2
Сополи мер
Стабилизатор!
3 550
0,,003
Этилцианакрилат
ДЦБ-2
Сополи мер
Стабилизатор
0,003!
1550, 475
20
0,003
Этплцианакрилат
ДЦБ-2
Сополимер
Стабилизатор
5000
Сравнительный
Этилцианакрилат
ДЦБ-2
Полиметил-метакрилат
Стабилизатор
5
0,О0З
100 200
Этилцианакрилат
ДЦБ-2
Стабилизатор
О,ООЗ
Сравнительный
420
Формула изобретения
80 — 98
2 — 20
0,001 — 2
2 — 20
Составитель Г. Мишензникова
Техред В. Рыбакова
Корректор И, Симкина
Редактор Л. Ушакова
Заказ 463/830 Изд. М 370 Тираж 850 Подписное
НПО Государственного комитета СССР по делам изобретений и открытий
113935, Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил, пред. «Патент» отрыве (сталь — сталь) 490 кгс/сл .
Пример 2. Клеевую композицию получают растворением при комнатной темпе- . ратуре б г сополимера:в 100 г клеевой композиции (как в примере 1). Содержание стабилизатора SO2 в композиции 0,003%.
Вязкость композиции при 20 С 1550 сП.
Склеивание образцов проводят по примеру 1, Предел прочности при равномерном отрыве (сталь — сталь) 475 кгс/с,и . 10
Клеевая .композиция, содержащая алкилцианакрилат, бис-эфир 2-цианбутадиенкарбоновой кислоты и стабилизатор,. о тличающаяся тем, что, с целью увеличения вязкости и повышения прочности склеивания, в нее введен сопол имер этилцианакрилата и этилового эфира 2-цианбутадиенкарбоновой кислоты с содержанием посПример 3. Клеевую композицию получают растворением при комнатной температуре 20 .г сополимера в 100 г клеевой композиции (как в примере 1). Вязкость
5000 сП. Склеивание образцов по примеру 1
Основные свойства композиции по изобретению и известной (для сравнения) представлены в таблице, Характеристики клеевой композиции
1 предел проч( ности при ! вязкость, сП равномерном отрыве, кгс/слР леднего 5 — 50 вес. % при следующем соотношении компонентов, вес. ч,:
Алкилцианакрилат
Бис-эфир 2-цианбутадиенкар боновой .кислоты
Стабилизатор
Сополимер этилцианакрилата и этилового эфира
2-цианбутадиенка рбоновой кислоты
