Устройство для дополнительного перемещения электрода контактных сварочных машин

Устройство для дополнительного перемещения электрода контактных сварочных машин

Иллюстрации

Показать все

Реферат

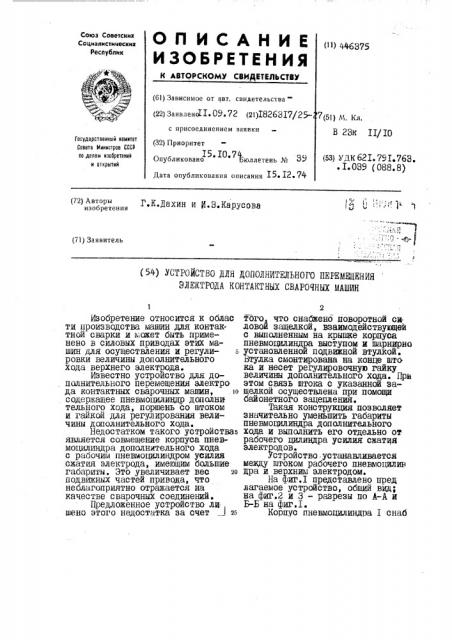

О0 ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик (1) 446375 (61) Зависимое от авт. свидетельства (22) ЗаявленсКХ ° 09 72 (21)I8263I7/257(51) М. Кл.

В 23к П/IO с присоединением заявки

Гасударственный квинтет

Совета Инннстров СССР оо делая нзооретеннй н отхрытнй (32) Приоритет

IS т0.7 b

Опубликовано бюллетень № (53) Удк 62I. 791.763..1.039 (088.8) дата опубликования описания ISi I2 ° 74 (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДОПОЛНИТЕЛЬНОГО ПЕРЕМИЦЕНИЯ

ЭЛЕКТРОДА КОНТАКТНЫХ СВАРОЧНЫХ МАШИН (72) АвтоPû Г К Дзхин и g 8 Кзp

Изобретение относится к облас ти уроизводства машин для контактной сварки и кажет быть применено в силовых приводах этих машин для осуществления и регули- ь ровки величины дополнительного хода верхнего электрода.

Известно устроиство для дополнительного перемещения электро да контактных сварочных машин, то содержащее пневмоцилиндр дополни тельного хода, поршень со штоком и гайкой для регулирования величины дополнительного хода.

Недостатком такого устройства5 является совмещение корпуса пневмоцилиндра допсошительного хода с рабочим пневмоцилиндром усилия сжатия электрода, имеющим бсаьшие габариты. Это увеличивает вес ю подвижных частей привода, что неблагоприятно отражается на качестве сварочных соединений.

Предложенное устройство ли шено этого недостатка за счет Л ж

2 того, что снабжен6 поворотной си ловой защелкой, взаимодействующей с выполненным йа крышке корпуса пневмоцилиндра выступом и шарнирно становлений подвижной втулкой. тулка смонтирована на конце што ка и несет регулировочнуо гайку величины дополнительного хода. При этом связь штока с указанной защелкой осуществлена при помощи байонетного зацепления.

Такая конструкция позволяет значительно уменьшить габариты пневмоцилиндра дополнительного хода и выполнить его отдельно от рабочего цилиндра усилия сжаться электродов.

Устройство-устанавливается между штоком рабочего пневмоцилив дра и верхним электродом.

На фиг.Х представлейо нред лагаемое устройство, общий ищ; на фиг.2 и 3 — разрезы по А-А и

B-Б на фиг.I.

Корпус пневмоцилиндра I снаб жен крышкой 2, в которой по хода вой посадке установлен шток 3.

Выходной конец штока взаимодейст вует с силовой поворотной защелкой 4 пос зедством штифтов 5, вхо дящих в байонетные пазы на штоке.

Защелка 4 шарнирно установлена во втулке 6 посредством шариков Vj

Шток 3 снабжен на конце переход- ником 8, укрепленным на нем с по-,1о мощью штифта 9. Переходник 8 при движении штока 3 скользит во втулке 6 при этом концы 9 перемещаются в пазах втулки. Шпонка IO удерживает втулку 6 от поворота, а сле» довательно, и шток 3, связайный с ней непосредствои штата 9.

Защелка 4 /фиг.37 взаймодей. ствует в положении, показанном на чертеже, с выступом II s крышке корпуса 2.

На втулке 6 также установле на гайка I2 регулировка величины .дополнительного хода.

Работа устройства осуществляется следующим образом.

В рабочем пможении, показан: ном на фиг.I, шток 3 полйостью выдвинут в верхнее крайнее положе; ние. При этом устройство передает™ давление электродов через детали .

Х, 2, П, 4, 6. Для осуществления допслнительйого хода, т.е. для уменьшения габаритного вертикаль ного размера устройства, подается сжатый воздух в полость под поршнем. Поршень вместе со штоком начинает движение вниз и повора- чивает посредством байонетного зацепления защелку 4, смещая ее с выступа II. Дальнейшее перемещение вниз штока 3, защелки 4 и втулки 6 происходит до упора гайки I2 в верхний торец пневмоцилиндра.

Перемещение электрода в рабо чее положение осуществляется в обратном порядке.

ПРЕДМЕТ MBOSPETEHMH

Устройство для дополнительно

ro перемещения электрода контактных сварочных машин, содержащее вц полненный в виде корпуса с крышкой пневмоцилиндр с поршнем допсць нительного хода и гайкой для регулировки величины дополнительного хода, отличающееся тем, что с це лью уменьшения габаритов устройства и снижения веса подвижных час тей, оноснабжено поворотной сила вои защелкои, взжмодействующеи с выполненным йа крышке корпуса пневмоцилиндра выступом и шарнир но установленной подвижной втулке, предусмотренной на конце штока и несущей регулировочную гайку при атом связь штока с указанной защелкой осуществлена при помощи байонетного лапепнениж.
