Мост для разгрузки сыпучих и кусковых материалов в бункер
Иллюстрации
Реферат

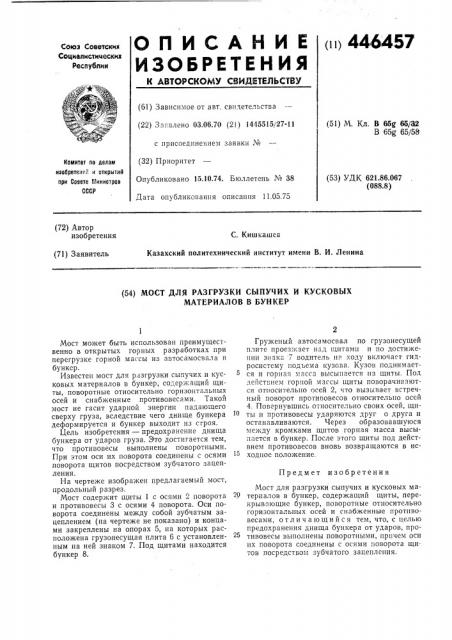

O ll N C A H H E
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п1> 446457
Союз Советских
Социалистических
Республик
) А (61) Зависимое от авт. свидетельства (22) Заявлено 03.06.70 (2l ) 1445515(27-11 с присоединением заявки ¹ (32) Приоритет
Опубликовано 15.10.74. Бюллетень ¹ 38
Дата опубликования описания 11.05.75 (51) М. Кл. В ббпр 65/32
В 65K 65/58
Комитет по делам иаобретеик:=: и открытий при Совете тйиииатрав
СССР (53) УДК 621.86.067 (088.8) (72) Автор изобретения
С. Кишкашев
Казахский политехнический институт имени В. И. Ленина (71) Заявитель (54) МОСТ ДЛЯ РАЗГРУЗКИ СЫПУЧИХ И КУСКОВЫХ
МАТЕРИАЛОВ В БУНКЕР
Предмет изобретения
Мост может быть использован преимущественно в открытых горных разработках при перегрузке горной массы из автосамосвала в бункер.
Известен мост для разгрузки сыпучих и кусковых материалов в бункер, содержащий щиты, поворотные относительно горизонтальных осей и снабженные противовесами. Такой мост не гасит ударной энергии падающего сверху груза, вследствие чего днище бункера деформируется и бункер выходит из строя.
Цель изобретения — предохранение днища бункера от ударов груза. Это достигается тем, что противовесы выполнены поворотными.
При этом оси их поворота соединены с осями поворота щитов посредством зубчатого зацепления.
На чертеже изображен предлагаемый мост, продольный разрез.
Мост содержит щиты 1 с осями 2 поворота и противовесы 3 с осями 4 поворота. Оси поворота соединены между собой зубчатым зацеплением (на чертеже не показано) и концами закреплены на опорах 5, на которых расположена грузонесущая плита 6 с установленным на ней знаком 7. Под щитами находится бункер 8.
Груженый автосамосвал по грузонесущей плите проезжает над щнтамп н по достижении знака 7 водитель Hp. ходу включает гидросистему подьема кузова. Кузов поднимается и горная масса высьпгается на щиты. Под действием горной массы щиты поворачиваются относительно осей 2, что вызывает встречный поворот противовесов относительно осей
4. Повернувшись относительно своих осей, щиты и противовесы ударяются друг о друга и останавливаются. Через образовавшуюся атежду кромками щитов горная масса высыпается в бункер. После этого щиты под действием противовесов вновь возвращаются в исходное положение.
Мост для разгрузки сыпучих и кусковых ма-9 териалов в бункер, содержащий щиты, перекрывгпощие бункер, поворотные относительно горизонтальных осей и снабженные противовесами, отличающийся тем, что, с целью предохранения днища бункера от ударов, противовесы выполнены поворотными, причем оси их поворота соединены с осями поворота щитов посредством зубчатого зацепления, 446457
