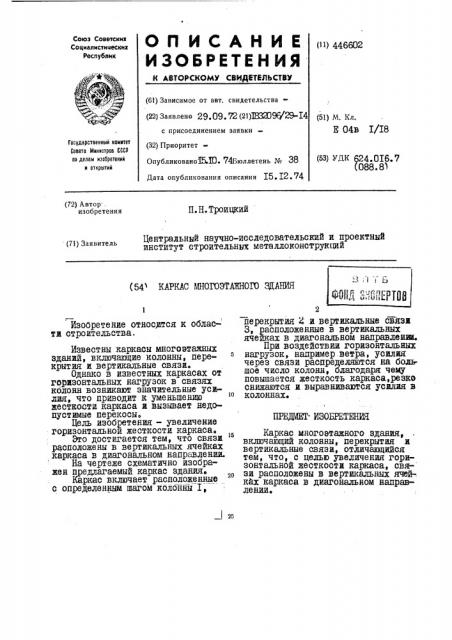

О П И С А Н И Е (11>446602

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства(22) Заявлено 29. 09. 72 (21)Щ209ф 29-.ь4 (51) М. Кл.

Е 04в I/Е8 с присоединением заявки

Гасударственный комитет

Совета Мнннстрав СССР ао делам нзааретеннй и открытий (32) Приоритет

Опубликовано БД:) 74Бюллетень № 38 (5З) д1 624.0I6.7 (088. 8 дата опубликования описания I5 ° I2 ° 74 (72) Автор . изобретения

П.Н. ТроиЦкий

Центральный научно-исследовательский и проектный институт строительных металлоконструкций (71) Заявитель (541 КАРКАС МНОГОЭТАЖНОГО ЗДАНИЯ

ПРЕДМЕТ. ИЗОБРЕТЕНИЯ

Изобретение относится к облас- ти строительства.

Известны каркасы многоэтажных зданий, включающие колонны, перекрытия и вертикальные связй.

Однако в известных каркасах от горизонтальных нагрузок в связях колонн возникают значительные усилия, что приводит к уменьшению жесткости каркаса и вызывает недопустимые перекосы.

Цель изобретения — увеличение горизонтальнои жесткости каркаса.

Это достигается тем, что связи расположены в вертикальйых ячейках каркаса в диагональном направлении.

На чертеже схематично изображен предлагаемый каркас здания.

Каркас включает расположенные с определенным шагом колонны I, 2 перекрытия К и вертикальные связи

За расположенные в вертикальных ячейках в диагональном направлении.

При воздействии горизонтальных нагрузок, например ветра, усилия через связи распределяются на большое число колоны, благодаря чему повышается жесткость каркаса, резко снижаются и выравниваются усйлия в колоннах. п Каркас многоэтажного здания включающий колонны, перекрытия и вертикальные связи, отличающийся тем, что, с целью увеличения горизонтальной жесткости каркаса, связи расположены в вертикальных ячей-. ках каркаса в диагональном направлении.
