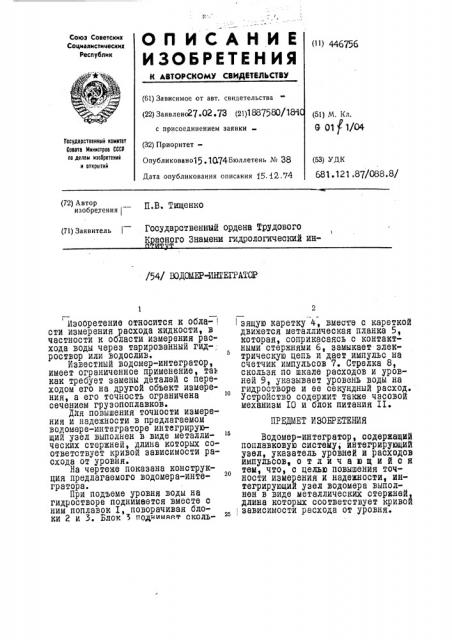

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 44б75б (61) Зависимое от авт. свидетельства (22) Заявленс27 02 е73 (21)1 887580/18 4 (51) М, Кл.

G 01 f1/04 с присоединением заявки

Госудврственнв1й номнтет

Совете Мнннстров СССР оо делам нэооретеннй н открытий (32) ПриоритетОпубликовано15.1074Бюллетень ¹ 38

Дата опубликования описания 15. 12.74 (53) УДК

681.121,87/088. 8/ (71) 3,„BHTe,b — Государственный ордена Ходового

K асного Знамени гидрологический ин/54/ Е)ДОКЕР-ИНГEГР ТGP (72) Автор П В TmgeHgp изобретения

1 йзооретенив относится к обла- l сти измерения расхода жидкости, в частности к области измерения расхода воды через тарированный гид-, роствор или водослив

Известный водомер-интегpBTOp> имеет ограниченное применение, та> как требует замены деталей с переходом его на другой объект измерения, а его точность ограничена сечением грузопоплавков.

Д)1Я ПОВЫШЕНИЯ тачНОстИ иэмВРения и надежности в предлагаемом водомере-интеграторе интегрирующий узел выполнен в виде металлических стержней, длина которых соответствует кривой зависимости расхода от уровня.

На чвртеже показана конструкция предлагаемого водомера-интегратора.

При подъеме уровня воды на гидростворе поднимается вместе с ним поплавок I, поворачивая блоки 2 и 3. Блок 4 ттодитлмяе р сколь зящую каретку Ф, вместе с кареткой движется металлйческая планка 5, которая, соприкасаясь с контактными стержнями б, замыкает электрическую цепь и дает импульс на счетчик импульсов 7. Стрелка 8, скользя по шкале расходов и уровней 9, указывает уровень воды на гидростворе и ее секундный расход.

Устройство содержит также часовой механизм IQ и блок питания П.

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

Водомер-интегратор, содержащий поплавковую систему; ийтегрирующий узел, указатель уровней и расходов импульсов, отличающийся твм, что, с целью повышения точности измерения и надежности, интегрирующий узел водомера выйолнен в виде металлических стержней длина которых соответствует кривой

„ зависимости расхода от уровня.
