Учебный прибор для демонстрации гироскопического эффекта

Учебный прибор для демонстрации гироскопического эффекта

Иллюстрации

Показать все

Реферат

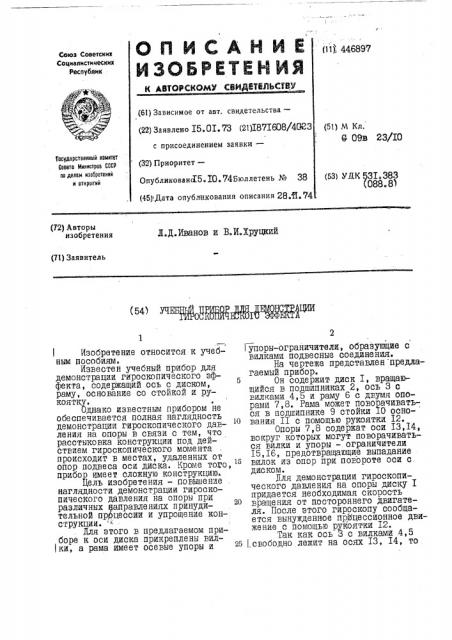

(11) 446897

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено IS.QI. 73 (21)7871608/4023 (51) М Кл.

9 09а 23/I0 с присоединением заявки—

Государстееиный каиитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет—

Опубликован<й5. I0. 74Бюллетень № 38 (45),Дата опубликования описания 28Я.74 (ЬЗ) УИК БЗХ.383 (088.8) (72) Авторы изобретения

3I.Ä. Èâàí0â и В.И.Хруцкий (71) Заявитель (о4) чтБ ц ф@, т ф ; пои

Изобретение относится к учебным пособиям.

Известей учебный прибор для демонстрации гироскопического эффекта, содержащий ось с диском, раму, основание со стойкой и рукоятку.

Однако известным прибором не обеспечивается полная наглядность демонстрации гироскопического давления на опоры в связи с тем, что расстыковка конструкции под действием гироскопического момента происходит в местах, удаленных от д опор подвеса оси диска. Кроме торо, 5 прибор имеет сложную конструкцию.

Цель изобретения — повышение наглядности демонстрации гироскопического давления на опоры при различных направлениях принудительной процессии и упрощение конструкции. - " Для этого в предлагаемом приборе к оси диска прикреплены вил кии, а рама имеет осевые упоры и

2 упоры-ограничители, образующие с вилками подвесные соединения.

На чертеже представлен предлагаемый прибор.

Он содержит диск I, вращающийся в подшипниках 2, ось Э с вилками 4,5 и раму 6 с двумя опорами 7,8. Рама может поворачиваться в подшипнике 9 стойки IO основания II с помощью рукоятки I2.

Опоры 7,8 содержат оси I3,I4, вокруг которйх могут поворачиваться вилки и упоры — ограничители

I5,I6, предотвращающие выпадание вилок из опор при повороте оси с. диском.

Для демонстрации гироскопического давления на опоры диску I придается необходимая скорость вращения от постороннего двигателя. После этого гироскопу сообщается вынужденное прбцессионное движение с помощью рукоятки Т2.

Так как ось 3 с вилками .4,5 свободно лежит на осях I3, I4, то

446897 составитель В Фс!Теев

РелакторЯаСИЛЬКОВатехред Ai3барСКИИ

Заказ

Изд. 1й

Ц1111È11È Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Беренгковская наб., 24 под действием возникшего гироскопического момента ось поворачивается вокруг одной из осей I3 yam

I4 на некоторый угол (=0+90 ) относительно горизонтальной плоскости. При этом наружный контур вилки 4 или 5 скользит по внутренней стороне упора — ограничителя I5 или I6, предотвращая выпадание вилки 4 или Ь из одной из опор.

В таком устройстве разъединение консгрукции происходит непосредственно в месте подвижного соединения, что повышает наглядность демонстрации гироскопического дав ления на опоры.

ПРЕДМЕТ тЛЗОБРЕТЕНИЯ

Учебный прибор для демонсграции гироскопического эффекта, со5 держащий ось с диском, раму, основание со стойкой и рукоятку, о тл и ч а ю шийся тем, что, с, целью повышения наглядности демонсграции гироскопического давления 0 на опоры при различных направлениях принудительной прецессии и упрощения конструкции, к оси диска прикреплены вилки, а рама имеет осевые опоры и упоры — ограничите-! ли, образующие с вилками. подвижные соединения.

Тираж Ц5б Подписное
