с -) зц,н с. ГЯ11т 1Ц Г а цбдчотвка м

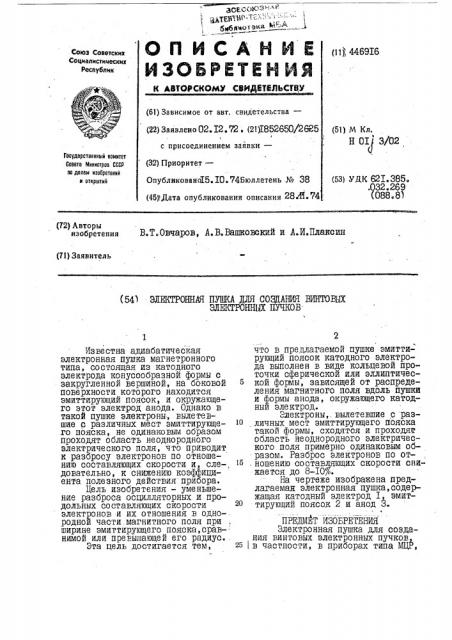

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДИТЕЛЬСТ6У

Союз Советских

Социалистииесних

Республик (11) 4469I6 (61) Зависимое от авт. свидетельства— (22) Заявлено 02. Х2. 72 . (21)I852650/2685 (51) М Кл.

H OIJ 3/02 с присоединением заявки—

Государственный номнтет

Совета Министров СССР во делам изооретеннй н открытий (32) Приоритет—

ОпубликовансК5. IQ. 74Бюллетень № 38 (451, Дата опубликования описания 28 И.74 (53) УИК 62I.385. .032.269 (088.8) (72) Авторы изобретения В.T. Овчаров, А, В. Вашжовский и А.И.Плаксин (71) Заявитель (54> ЭЛЕКТРОННАЯ ПУШКА ДЛЯ СОЩАНИЯ ВИНТОВЫХ

ЭЛЕКТРОННЫХ ПУЧКОВ

Известна адиабатическая электронная пушка магнетронного типа, состоящая из катодного электрода конусообразной формы с закругленной вершиной, на боковой поверхности которого йаходится эмиттирующий поясок, и окружающего этот электрод анода. Однако в такой пушке электроны, вылетевшие с различных мест эмиттирующего пояска, не одинаковым образам проходят область неоднородного электрического поля, что приводит к разбросу электронов по отношению составляющих скорости и, следовательно, к снижению коэффициента полезйого действия пр бора.

Цель изобретения — уменьшение разброса осцилляторных и продольных составляющих скорости электронов и их отношения в однородной части. магнитного поля при ширине эмиттирующего пояска,сравнимой или превышающей его радиус.

Эта цель достигается тем, 2 что в предлагаемой пушке эмиттирующий поясок катодного электрода выполнен в виде кольцевой проточки сферической или эллиптической формы, зависящей от распределения магйитного поля вдоль пушки и формы анода, окружающего катодныи электрод.

Электроны,. вылетевшие с раз10 личных мест эмйттирующего пояска такой формы, сходятся и проходят область неоднородного электрического поля примерно одинаковым образом. Разброс электронов по от15, ношению составляющих скорости снижается до 8-IOf..

На чертеже изображена предлагаемая электронная пушка,содержащая катодный электрод I эмиттирующий поясок 2 и анод 3. а

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

Электронная пушка для создания винтовых электронных пучков

25 в частности, в приборах типа МЦР, 1

4469I6

Составитель Д, КИСЕЛЕВ

Редан орИ» Щ Гбина техред А. Збарский а

Изд. M т9,„,з ЗВЧЗ

Ц1111È!111 Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24 состоящая из катодного электрода в виде конуса с закругленной вершиной, на боковой поверхности которого имеется эмиттирующий поясок, и анода, о т л и ч а ю щ ая с я тем, что, с целью уменьшения разброса осцилляторных и продольных составляющих скорости электронов и их отношения в /однородной части магнитного поля, эмиттирующий поясок катодного электрода выполнен в виде кольцевой проточки, например, сферической формы.

Тираж 7бО Подписное
