Устройство для автоматической коррекции амплитудно- частотных искажений

Устройство для автоматической коррекции амплитудно- частотных искажений

Иллюстрации

Показать все

Реферат

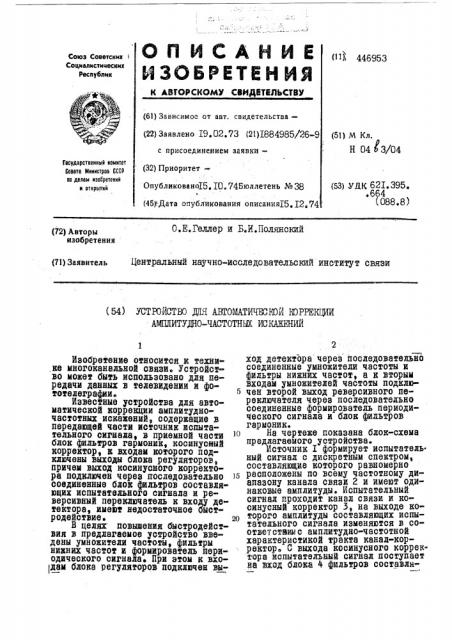

ОП ЙСАНИЕ

ИЗОБРЕТЕН ИЯ

К ЯВТОРСКОМУ СВИДВТЙЛЬСТВУ

{11}, 446953

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства— (22} Заявлено I9, 02 ° 73 (21) I884985/26-9 (51) М Кл. н о4 /з о4 с присоединением заявки—

Гасударственный комитет

Соната Министроа СССР по делам иэооретеннй н открытий (32) Приоритет—

Опубликовано15. I0. 74Бюллетень № 38 (45) .Дата опубликования описания?5, I2, 74: (53) УДК 62I.395 °.664 (088.8) (72) Авторы изобретения

О.Е.Геллер и Б.И.Полянский

Центральный научно-исследовательский институт связи (71) Заявитель (54) УСТРОЙСТВО ДЫ АВТОМАТИЧЕСИ)Й ЮРРЕКЦИИ

АМПЛИТУДНО-ЧАСТОТНЫХ ИСКАЖЕНИЙ

2 ход детектора через последовательно соединенные умножители частоты и фильтры нижних частот, а к вторым входам умножителей частоты подклю5 чен второй выход реверсивного переключателя через последовательно соединенные формирователь периодического сигнала и блок фильтров гармоник.

1о На чертеже показана блок-схема предлагаемого устройства.

Источник I формирует испытатель ный сигнал с дискретным спектром, составляющие которого равномерно

1g расположены по всему частотному диапазону канала связи 2 и имеют одинаковые амплитуды. Испытательный сигнал проходит канал связи и косинусный корректор 3, на выходе которого амплитуды составляющих испытательного сигнала изменяются в соответствиис амплитудно-частотной характеристикой тракта канал-корректор. С выхода косинусного корректора испытательный сигнал поступает на вход блока Ф фильтров составля1

Изобретение относится к техни .ке многоканальной связи. устройство может быть использовано для передачи данных в телевидении и фототелеграфии.

Известные устройства для автоматической коррекции амплитудночастотных искажений, содержащие в передающей части источник испытательного сигнала, в приемной части блок фильтров гармоник, косинусный корректор, к входам которого подключены выходы блока регуляторов, причем выход косинусного корректора подключен через последовательно соединенные блок фильтров составляющих испытательного сигнала и реверсивный переключатель к входу детектора, имеют недостаточное быстродействие.

В целях повыиения быстродействия в предлагаемое устройство введены умножители частоты, фильтры нижних частот и формирователь периодического сигнала. При этом к вхо1дам блока регуляторов подключен вы446953

3 ющих испытательного сигнала. Разделенные фильтрами блока 4 составляющие испытательного сигнала посту пают на соответствующие входы реверсивного переключателя 5. еверсивный переключатель периодически подключает к входу детектора 6 составляющие испытательного сигнала от верхней по частоте составляющей до нижней и наоборот. Это позволяет получить на выходе детектора периодический сигнал, отображающий рскажения амплитудно-частотной характеристики за время Т/2, где Тпериод переключения реверсивного ереключа еля. Сигнал на выходе детектора можйо представить рядом

Фурье

О,(О= X. О„-ccs(kQR - „), ьв гдв k - номер гармоники, а- количество гармоник, равное числу отводов корректора, О - амплитуда

Ъ -ой гармоникй, пропорциональная искажениям амплитудно-частотной характеристики по k -ой гармонике, Я=А/т; М - начальная фаза гармоники, принимающая значение О или x .

Формирователь периодических импульсов 7, подключенный к дополнительному выходу реверсивного переключателя, формирует периодический сигнал разложение котодого в ряд Фурье йрйзодит к к-о частичной сумме ряда

Ц (1)= . Ц .ц>ь(ылЯ+ у ), 03. р где е,- номер гармоники, О - амплитуда m,-ой гармоники, начальная фаза гармоники, при зтом

С выхода формирователя периодических импульсов сигнал проходит на вход блока 8 фильтров гармоник, на

m-ом выходе которого получают сигнал вида

5 гдв м,= 1ф 2ф ФФф, пю °

Сигналы вида Щ®иЦфпоступают на входы соответствующих умножителей частоты 9. В результате их первмно1О жения на выходе k-го умножителя получают сигнал, содержащий постоянную составляющую, гдв их=Ы, т.е. постоянная составляющая на выходе .умножитвля пропорциональна искаже15 ниям амплитудно-частотной характеристики по k-ой гармонике, а вв полярность определяется Ч . Постоянная составляющая, получаемая на выходах умножителей, отделяется

qo фильтрами нижних частот IQ и поступает на соответствующие входы блока

П регуляторов. Для поддержания по.стоянства значения формирователь периодических сигналов 7 управляется реверсивным переключателем 5.

ПРЕДМЕТ ИЗОБРЕТЕНИЯ

Устройство для автоматической коррекции амплитудно-частотных искажений, содержащее в передающеЙ части источник испытательного сигнала, в приемной части блок фильтров гармоник, косинусный корректор, к входам которого подключены выхоз5 ды блока регуляторов, причем выход косинусного корректора подключен через последовательно соединенные блок фильтров составляющих испытательного сигнала и рвверсивный пе40 реключатель к входу детектора, о т л и ч а ю щ в е с я тем, что, с целью повышения быстродействия, в него введены умножители частоты, фильтры нижних частот и формирова4ü тель периодического сигнала, при этом к входам блока регуляторов подключен выход детектора через последовательно соединенные умножители частоты и фильтры нижних часso тот, а к вторым входам умножителей частоты подключен второи выход реверсивного переключателя через последовательно соединенные формирователь периодического сигнала и

55 блок фильтров гармоника
