Устройство для первичного грохочения

Устройство для первичного грохочения

Иллюстрации

Показать все

Реферат

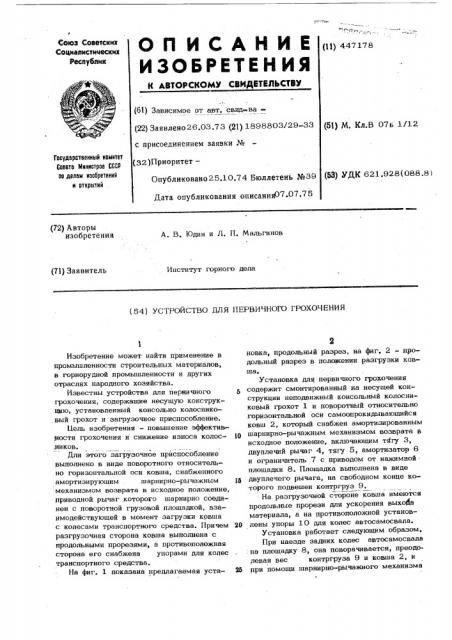

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (>)) 447178 (61) Зависимое от авт. свид-ва(51) М. Кл.В 07ь 1/12 (22) Заявлено 26.03.73 (21) 1898803/29-33 с присоединением заявки №

Государственный номнтет

Совета Министров СССР оо делам нзаоретеинй и открытий . (32)Приоритет— (Q) уДК 621.928(088.8) Опубликовано 25.10.74 Бюллетень №39

Дата опубликования опнсания07-07 75 (72) Авторы изобретения

А. В. Юдин и Л. П. Мальгинов (7i) Заявитель

Институт горного дела

Изобретение может найти применение в промышленности строительных материалов, в горнорудной промышленности и других отраслях народного хозяйства.

Известны устройства для перничного грохочения, содержащие несущую конструкпню, установленный консольно колосниковый грохот .и загрузочное приспособление.

1lemь изобретения — повышение эффективности грохочения и снижение износа колосников.

Для этого загрузочное приспособление выполнено в виде поворотного относительно горизонтальной оси ковша, снабженного амортизирующим шарнирно-рычажным механизмом возврата в исходное положение, приводной рычаг которого шарнирно соединен с поворотной грузовой площадкой, взаимодействующей в момент загрузки ковша с колесами транспортного средства. Причем разгрузочная сторона ковша выполнена с продольными прорезями, а противоположная сторона его снабжена упорами для колес транспортного средства.

Hs фиг. 1 показана предлагаемая установка, продольный разрез, на фиг. 2 — продольный разрез B полоткении разгрузки ковша.

Установка для первичного грохочения содержит смонтированный на несущей конструкции неподвижный консольный колосниковый грохот 1 и поворотный относительно горизонтальной оси самоопрокидывающийся ковш 2, который снабжен амортизированным р шарнирно-рычажным механизмом возврата в исходное положение, включающим тягу 3, двуплечий рычаг 4, тягу 5, амортизатор 6 и ограничитель 7 с приводом от нажимной площадки 8. Площадка выполнена в виде

1и двуплечего рычага, на свободном конце которого подвешен контргруз 9.

На разгрузочной стороне ковша имеются продольные прорези для ускорения выхода материала, а на противоположной установ20 лены упоры 10 для колес автосамосвала.

Установка работает следующим образом, При наезде задних колес автосамосвалв на плошадку 8, она поворачивается, преодолевая вес контргруза 9 и ковша. 2, и

26 при помощи шарнирно-рычажного механизма (54) УСТРОЙСТВО ДЛЯ ПЕРВИЧНОГО ГРОХОЧЕНИЯ

447178

4 поднимается ковш 2 в исходное положение (положение загрузк ). Материал загружается в ковш и после того, KBK автосамосвал съедет с площадки 8, ковш самоопрокидывается, вследствие чего находящийся в нем материал перегружается на колосники грохота 1 при минимальной скорости движения по ним.

Падая на колосники грохота и скользя по ним, материал вызывает колебание их, что улучшает условия разделения пород на фракции.

Снижение высоты падения материала на колосники грохота и снижение начальной скорости падения уменьшает кинетическую энергию соударения кусков породы с поверхностью грохота, чем уменьшается износ колосников.

Ковш 2 остается в положении разгрузки до подхода следующего автосамосвала. цикл работы повторяется.

Предмет изобретения

1. Устройство для первичного грохочения, содержащее несущую конструкцию, установленный консольно колосниковый

5 грохот и загрузочное. приспособление, о тличающееся тем,что,сцелью повышения эффективности грохочения и снижения износа колосников, загрузочное приспособление выполнено в виде поворотного

® отйосительно горизонтальной оси ковша, снабженного амортизирующим шарнирно-рычажным механизмом возврата в исходное положение, приводной рычаг которого шарнирно соединен с поворотной грузовой

15 площадкой, взаимодействующей в момент загрузки ковша с колесами транспортного средства.

2. Устройство по и. 1, о т л и ч а ющ е е с я тем, что разгрузочная сторона

20 ковша выполнена с продольными прорезями, а противоположная сторона его снабжена упорами для колес транспортного средства.
