Реферат

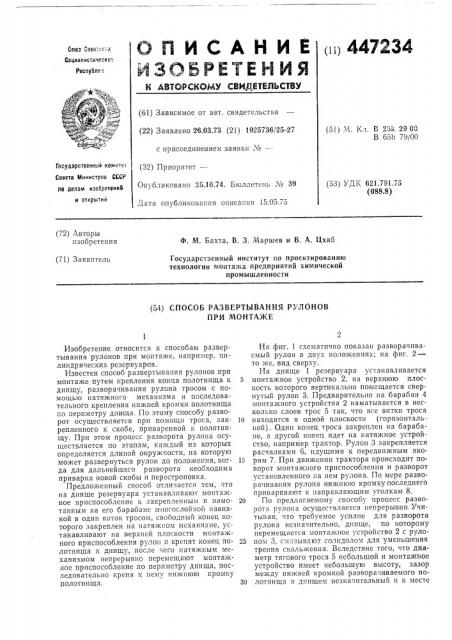

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ (iI1 447234

Союз Саве,ск:".х

Социалистииескк

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 26.93.73 (21) 1925736/25-27 (51) М. Кл. В 23к 29 00

В 65h 79/00 с присоединением заявки ¹ —Государственный комитет

Совета Министров СССР ло делам изобретений и открытии (32) Приоритет—

Опубликовано 25.10.74. Бюллетень М 39

Дата опубликования описания 15.05.75 (53) УД1 621.?91.75 (088,8) (72) Авторы изобретения

Ф. М. Бахта, В. 3. Ыаршев и В. А. Цхай (71) Заявитель

Государственный институт по проектированию технологии монтажа предприятий химической промышленности (54) СПОСОБ РАЗВЕРТЫВАНИЯ РУЛОНОВ

llPN МОНТАЖЕ

Изобретение относится к способам развертывания рулонов при монтаже, например, цилиндрических резервуаров.

Известен способ развертывания рулонов при монтаже путем крепления конца полотнища к днищу, разворачивания рулона тросом с помощью натяжного механизма и последовательного крепления нижней кромки полотнища по периметру днища. По этому способу разворот осуществляется при помощи троса, закрепленного к скобе, приваренной к полотнищу. При этом процесс разворота рулона осуществляется по этапам, каждый из которых определяется длиной окружности, на которую может развернуться рулон до положения, когда для дальнейшего разворота необходима приварка новой скобы и перестроповка.

Предложенный способ отличается тем, что на днище резервуара устанавливают монтажное приспособление к закрепленным н намотанным на его барабане многослойной навивкой в один виток тросом, свободный конец которого закреплен на натяжном механизме, устанавливают на верхней плоскости монта>кного приспособления рулон и крепят конец полотнища к днищу, после чего натяжным механизмом непрерывно перемещают монта>к»ое приспособление по периметру днища, последовательно крепя к нему нижнюю кромку. полотнища.

На фиг. 1 схематично показан разворачивасмый рулон в двух положениях; на фиг. 2— то же, вид сверху.

На днище 1 резервуара устанавливается

5 монтажное устройство 2, на верхнюю плоскость которого вертикально помещается свернутый рулон 3. Предварительно на барабан 4 монтажного устройства 2 наматывается в несколько слоев трос 5 так, что все витки троса

10 находятся в одной плоскости (горизонтальной). Один конец троса закреплен на барабане, а другой конец идет на натяжное устройство, например трактор. Рулон 3 закрепляется расчалками б, пдущими к передвижным яко15 рям 7. При движении трактора происходит поворот монтажного приспособления н разворот установленного па нем рулона. По мере разворачивания рулона нижнюю кромкупоследнего приваривают к направляющим уголкам 8.

20 По предлагаемому способу процесс разворота рулона осуществляется непрерывно. Учитывая, что требуемое усилие для разворота рулона незначительно, днище, по которому перемещается монтажное устройство 2 с руло25 ном 3, смазывают солпдолом для уменьшения трения сколь>кения. Вследствие того, что диаметр тягового троса 5 небольшой и монтажное устройство имеет небольшую высоту, зазор между нижней кромкой разворачиваемого по30 лотнища и днищем незна:штельный и в месте

447234

Предмет изобретения

Составитель В. Кравченко

Текред М. Семенов Корректор И. Поздняковская

Редактор Т, Шагова

Заказ 1151/5 Изд. № 528 Тираж 944 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д.4!5

Типография, пр. Сапунова, 2 приварки кромки к днищу отсутствует, так как компенсируется массой полотнища.

Способ развертывания рулонов при монтаже, например, цилиндрических резервуаров, при котором рулон разворачивают тросом с помощью натяжного механизма и последовательно закрепляют нижнюю кромку полотнища рулона по периметру днища, о т л и ч а ющий ся тем, что, с целью повышения производительности, на днище резервуара устанавливают монтажное приспособление в виде барабана с закрепленным и намотанным на нем в несколько слоев в один виток тросом, соединенным другим концом с натяжным механизмом, а на монтажное приспособление устанавливают рулон, после чего натяжным механизмом непрерывно перемещают монтажное приспособление с рулоном по периметру днища,
