Реферат

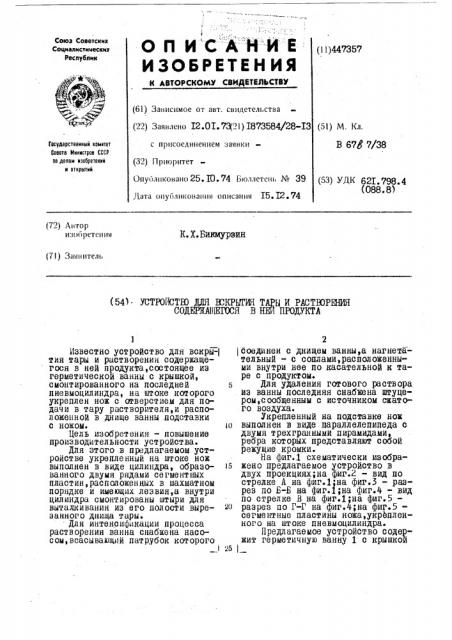

(I.

ОП И СА"НИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Союз Советских

Социалистимескии

Реслублик (11) 447357 (б1) Зависимое от авт. свидетельства (22) Заявлено I2.0I. 73(21) I873584/28-ХЗ (51) М. Кл. с присоединением заявки

В е78 7/38

Гасударственный иомитет

Совета Министров СССР оо делам изобретений н открытий (32) Приоритет

Опуоликовано25. I074 Бюллетень Ме 39 (53) УЛК e2I.798.4 (088.8) Лата опут1ликования описания Т5. I2 ° 74 (72) Автор иаооретен ия

К.Х. Бикмурзин (7I) Заявитель (54> - УСТРОЙСТЮ ДДЯ ВСКРЦГИЯ ТАРЫ И РАСТЮРЕНИЯ

СОДЕРЖА!13ГОСЯ В НЕЙ ПРОДУКТА

Известно устройство для вскрй т ия T Bpbl и растворении соде ркащегося в ней продукта, состоящее из герметической ванны с крышкой, смонтированного на последней пневмоцилиндра, на штоке которого укреплен нож с отверстием для подачи в тару растворителя,и расположенной в днище ванны .подставки с ножом.

Цель изобретения — повышение производительности устройства.

Для этого в предлагаемом устройстве укрепленный на штоке нож выполнен в виде цилиндра, образованного двумя рядами сегментных пластин,расположенных в шахматном порядке и имеющих лезвия,а внутри цилиндра смонтированы штйри для выталкивания из его полости вырезанного днища тары.

Для интенсификации процесса растворении ванна снабжена насосом,всасывающий патрубок которогоl

2 соединен с днищем ванны,а нагнетательный — с соплами,расйоложенными внутри нве по касательной к таре с продуктом.

Для удаления готового раствора из ванны последняя снабжена штуцером,сообщенным с источником сжатого воздуха. укрепленный на подставке нож

io выполнен в виде параллелепипеда с двумя трехгранными пирамидами, ребра которых представляют собой режущие кромки.

На фиг.1 схематически изобраis кено предлагаемое устройство в двух проекциях;на фиг.2 — вид по стрелке А на фйг.1 на фиг.3 - разрез по Б-Б на фиг.1;на фиг.4 - вид по стрелке 3 на фиг.1;на фиг. 5—

20 разрез по Г-Г на фиг.4;на фиг.5сегментные пластины ножа,укрепленного на штоке пневмоцилийдра.

Предлагаемое устройство содержит герметичную ванну 1 с крышкой

Л ) 447357

2 и насос 5.

На крышке 2 смонтирован пневмоцилиндр 4,на штоке 5 которого укреплен нож 6 с отверстием для подачи в тару 7 растворителя.

В днище ванны 1 Расположена подставка 8 с ножом 9, выполненным в виде параллелепипеда с двумя трехгранными пирамидами, ребра 10 которых представляют собой режущие кромки.

Укрепленный на штоке нож 6 выполнен в виде цилиндра, образованного двумя рядами сегментных пластин 11,расположенных в шахмат- 5 ном порядке и имеющих лезвия 12.

Внутри цилиндра смонтированы штыри 15 для выталкивания из его полости вырезанного днища тары 7.

Насос 3 служит для интенсификации процесса растворения и имеет всасывающий патрубок 14,соединенный с днищем ванны, и нагнетательный патрубок 15, соединенный с соплами 16,расположенными внутри нее по касательной к таре с продуктом. для удаления готового раствора ванна снабжена штуцером 17, сообщенным с llcTочником сжатого возд ха. ерыетизац я ванны крышкой осуществлена байонетным замком, пр; вод. Был В действие с помощью пневмоцилл дра 18. зи

biòó«vр 1 с обратным клапаном

cJljiii :T для подачи дозы растворител я, а штуцер 20 - сжат ого воздуха.

В йроцессе вскрытия в открытую ванну 1 "CTaliaE>iиьается тара 7 4О (барабан) с продуктом, после чего

38ElEI i закрываетс я крышкой 2 на байонетiieii замок и заливается растворителем из мерника через штуцер 1.3. Поворотом воздухораспределителя 21 последовательного включения IIIToK 5 c EIQBoiII 6 устанавливается в крайнее нижнее пол o = и; е и зат ем воз врацае тся в

«pdj3нве положение. При этом нож 3 @

ПРОКаЛЫВаЕт ОтВЕРСтИЕ В ДНИЩЕ Оараб AEI!I, а нож 6 вырубает крышку последйго. Вырубленной частью крышка барабана поднимается до соприка:новения с торцом штырей 15 55 верха вырубки.

Затеи включается насос 5 для интенсификации процесса растворения продукта в растворителе. При этом внутри барабана создается интенсивйое вихревое двйжейие, вызванное двумя направленными касательными струями из сопел 16.

Содержимое барабана полностью растворяется в течение 5-8 мин.

Далее шток 5 пневмоцилиндра 4 станавливается в верхнее кра нее

l иксированное положение, при этом вырубка выдавливается из полости просечки штырями 15,после чего насос 5 отключается.

Готовый раствор из ванны 1 сжатым воздухом, подаваемым через штуцер 20,выдавливается к месту хранения йли потребителю.

В дальнейшем цикл повторяется.

ПРЕДИЕТ ИЭОБРКИНИЯ

1. У ст ройст в О для вскрытия тары и растворения содержащегося в ней продукта, состоящее из гермет иче ской ванйы с крышкой, смонтированного на последней пйевмоцилиндра,на штоке которого укрепJI8H нож с отверстием для подачи в тару раств ори тели, и рас п ол оже нной в днище ванны подставки с ножом, о т л и ч а и щ е е с я тем,что, с целью повышения производительности, укрепленный на штоке нож,вы= полнейный в виде цилиндра, образованного двуия рядами сегментных пластин, расположенных в шахматном порядке и имеющие лезвия,а внутри цилиндра смонтированы штйри для выталкивания из его полости вырезанного днища тары.

2. Устройство по п.1, о т— личающееся тем, чтo, с целью иптепс щикации процесса раствориы1я,ванна снабжена насосом,всасываы ий патрубок которого соединен с днищем Ванны,а нагнетательный - с соплами,расположенными внутри нее по касательной к таре с продуктам.

5. Устройство по п.1» о т— личающееся тем, что,с целью удаления готового раствора из ванны, последняя снабжена штуцером,сообщенным с источником сжато447357 го вОЗДЯЙ °

4. Устройство по п.1, о тличавцееся тем,что укрепленный на подставке йом выполнен в аиде параллелепипеда с двумя трехграннымм пирамидами, ребра которых представляю собой ревущие иромии.
