Реферат



Класс 4ос, 48;

46 с 14 Я фф Я, /1

t

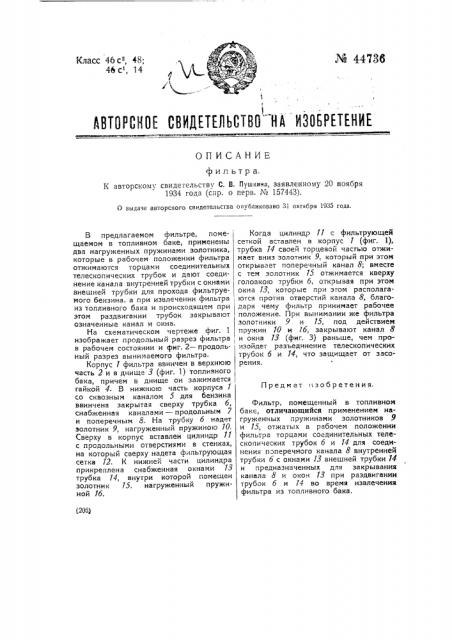

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОП КСАН ИЕ фильтра.

К авторскому свидетельству С. В. Пчшнина, заявленному 20 ноября

1934 года (спр. о перв. № 157443).

О выдаче авторского свидетельства опубликовано 31 октября 1935 года.

Предмет .:зобретения, {206) В предлагаемом фильтре, поме- щаемом в топливном баке, применены два нагруженных пружинами золотника, которые в рабочем положении фильтра отжимаются торцами соединительных телескопических трубок и дают соеди- нение канала внутренней трубки с окнами внешней трубки для прохода фильтруе1 мого бензина, а при извлечении фильтра из топливного бака и происходящем при этом раздвигании трубок закрывают означенные канал и окна.

На схематическом чертеже фиг. 1 изображает продольный разрез фильтра в рабочем состоянии и фиг. 2 в продольный разрез вынимаемого фильтра

Корпус 1 фильтра ввинчен в верхнюю часть 2 и в днище 3 (фиг. 1) топливного бака, причем в днище он зажимается гайкой 4. В нижнюю часть корпуса 1 со сквозным каналом 5 для бензина ввинчена закрытая сверху трубка б, снабженная каналами — продольным 7 и поперечным 8. На трубку б надет золотник 9, нагруженный пружиною 10.

Сверху в корпус вставлен цилиндр 71 с продольными отверстиями в стенках, на который сверху надета фильтрующая сетка 12. К нижней части цилиндра прикреплена снабженная окнами 13 трубка 74, внутри которой помещен золотник 15, нагруженный пружиной 1б.

Когда цилиндр 11 с фильтрующей сеткой вставлен в корпус 1 (фиг. 1), трубка 14 своей торцевой частью отжимает вниз золотник 9, который при этом открывает поперечный канал 8; вместе с тем золотник 15 отжимается кверху головкою трубки б, открывая при этом окна 13, которые при этом располагаются против отверстий канала 8, благодаря чему фильтр принимает рабочее положение. При вынимании же фильтра золотники 9 и 15, под действием пружин 10 и 16, закрывают канал 8 и окна 73 (фиг. 3) раньше, чем произойдет разъединение телескопических трубок б и 14, что защищает от засорения.

Фильтр, помещенный в топливном баке, отличающийся применением нагруженных пружинами золотников 9 и 15, отжатых в рабочем положении фильтра торцами соединительных телескопических трубок б и 14 для соединения поперечного канала 8 внутренней трубки 6 с окнами 13 внешней трубки 14 и предназначенных для закрывания канала 8 и окон 13 при раздвигании трубок 6 и 14 во время извлечения фильтра из топливного бака. авторскому сзидете,,ъстлу С. В. И 1пвчна М 44736 г
