Реферат

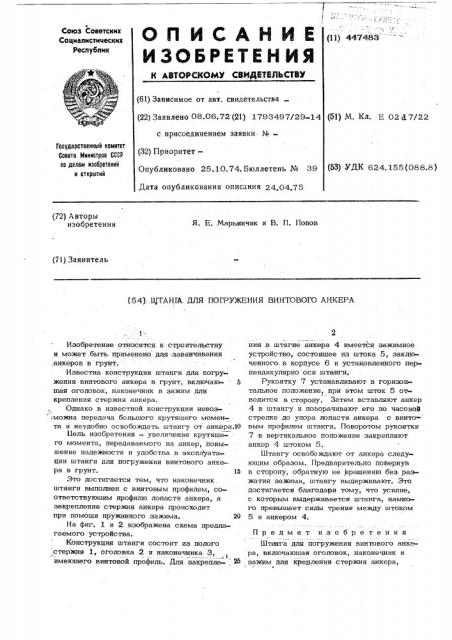

1 ! (11) МУЗ З

Союз Советских

Социалистимеских

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.06.72 (21) 1793497/29-14 (51) М. Кл. E 023.7/22 с присоединением заявки. J4Государственный комитет

Совета Министров СССР ва делам изобретений и открытий (32) ПриоритетОпубликовано 25.10.74. Бюллетень № 39

Дата опубликования описания 24 04,75 (53) УДК 624.155(088.8) (72) Aвторы изобретения

Я. Е. Марьянчик и В. П. Попов (71) Заявитель (54):.ЩТАНГА. ДЛЯ ПОГРУЖЕНИЯ ВИНТОВОГО АНКЕРА

Изобретение относится к строительству и может-быть применено для.завинчивания ,анкеров в грунт.

Известна конструкция штанги для погружения винтового анкера в грунт, включаю- 5 щая оголовок, наконечник и зажим для крепления стержня анкера, Однако в известной конструкции невозможна передача большого крутящего момента и неудобно освобождать штангу от анкера тС

11ель изобретения увеличение крутяше« го момента, передаваемого на анкер, йовышение надежности и удобства в эксплуатации штанги для погружения винтового анкера в грунт. 15

Это достигается тем, что наконечник. штанги выполнен с винтовым профилем, со» ответствующим профилю лопасти анкера, а закрепление стержня анкера происходит при помощи пружинного зажима. 20

На фиг. 1 и 2 изображена схема предлагаемого устройства.

Конструкция штанги состоит из полого стержня 1, оголовка 2 и наконечника 3, имеющего винтовой профиль. Для закрепле-, 25 ния в штагне анкера 4 имеется зажимное устройство, состоящее из штока 5, заключенного..в корпусе 6 и установленного перпендикулярно оси штанги, Рукоятку 7 устанавливают в горизонтальное положение, при этом шток 5 от» водится в сторону. Затем вставляют анкер

4 в штангу и поворачивают его по часовой стрелке до упора лопасти анкера с винто» вым профилем штанги. Поворотом рукоятки

7 в вертикальное положение закрепляют анкер 4 штоком 5.

Штангу освобождают от анкера следующим образом. Предварительно повернув в сторону, обратную ее вращению без разжатия зажима, штангу выдерживают. Это достигается благодаря тому, что усилие, с которым выдерживается штанга, намного превышает силы трения между штоком

5 и анкером 4.

Предмет изобретения

Штанга для погружения винтового анкера, включающая оголовок, наконечник и зажим для крецления стержня анкера, 447483

3 отличающаяся тем, что, с целью увеличения,: крутящего момента, 1 передаваемого на анкер при его погруже 4 нии, наконечник выполнен с винтовым профилем,; соответствующим профилю лопасти анкера, 447 483
