ИСАЙ

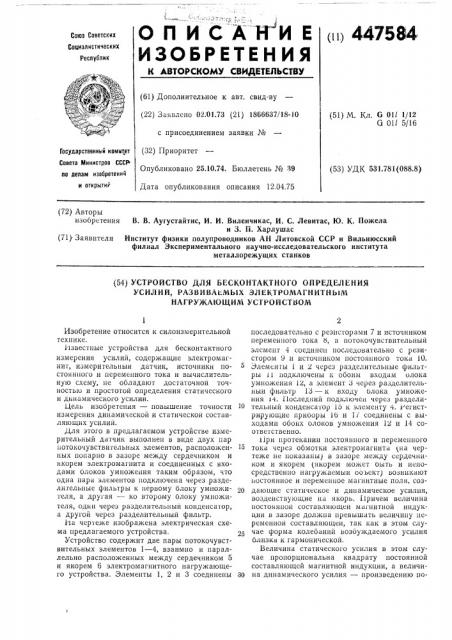

О П И Е

ИЗОБРЕТЕНИЯ нц 44758 4

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02:01.73 (21) 1866637/18-10 с присоединением заявки Ме (32) Приоритет

Опубликовано 25.10.74. Бюллетень М 39

Дата опубликования описания 12.04.75 (51) М. Кл. G 01L 1/12

G 01L 5/16

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 531.781(088.8) и OTKpbkTHV (72) Авторы изобретения

В. В. Аугустайтис, И. И. Виленчикас, И. С. Левитас, Ю. К. Пожела и 3. П. Харлушас

Институт физики полупроводников АН Литовской ССР и Вильнюсский филиал Экспериментального научно-исследовательского института металлорежущих станков (71)- Заявители (54) УСТРОЙСТВО ДЛЯ bECKОНТАКТНОГО ОПРЕДЕЛЕНИЯ

УСИЛИЙ, РАЗИИВА1=МЫХ ЭЛЕКТРОМАГНИТНЫЛ1

НАГРУ)КА1ОЩИЛ1 УС1 РОЙСТВОМ

Изобретение относится к силоизмерительной технике.

Известные устройства для бесконтактного измерения усилий, содержащие электромагнит, измерительныи датчик, источники постоянного и переменного тока и вычислительную схему, не обладают достаточнои точностью и простотой определения статического и динамического усилии.

Цель изобретения — повышение точности измерения динамической и статической составляющих усилий. ,Цля этого в предлагаемом устройстве измерительный датчик выполнен в виде двух пар потокочувствительных элементов, расположенных попарно в зазоре между сердечником и якорем электромагнита и соединенных с входами блоков умножения таким образом, что одна пара элементов подключена через разделительные фильтры к первому блоку умножителя, а другая — ко второму блоку умпожителя, один через разделительный конденсатор, а другой через разделительный фильтр. г1а чертеже изображена электрическая схема предлагаемого устройства.

Устройство содержит две пары потокочувствительных элементов 1 — 4, взаимно и параллельно расположенных между сердечником 5 и якорем 6 электромагнитного нагружающего устройства. Элементы 1, 2 и 3 соединены последовательно с резисторами 7 и источником переменного тока 8, а потокочувствительныи элсмент 4 соединен последовательно с резистором 9 и источником постоянного тока 1О.

Элементы 1 и 2 через разделительные фильтры 11 подключены к обоим входам олока умножения 12, а элемент 3 через разделительныи фильтр 13 — к входу олока умножения 14. Последний подключен через разделительный конденсатор 15 к элементу 4. 1 егистрирующие приооры 16 и 17 соединены с выходами обоих олоков умножения 12 и 14 соответственно.

11ри протекании постоянного и переменного тока через обмотки электромагнита 1на чертеже не показаны) в зазоре между сердечником и якорем (якорем может быть и непосредственно нагружаемыи обоъект) возникают постоянное и переменное магнитные поля, соз20 дающие статическое и динамическое усилия, воздеиствующие на якорь. Причем величина постоянной составляющеи ма нитной индукции в зазоре должна превышать величину переменной составляющеи, так как в этом случае форма колебаний возбуждаемого усилия близка к гармонической.

Величина статического усилия в этом случае пропорциональна квадрату постоянной составляющей магнитной индукции, а величи30 на динамического усилия — произведению па447584

Предмет изобретения

Составитель В, Закорюкин

Техред В. Рыбакова

Корректоры: Л. Брахннна и Т. Гревцова

Редактор Т. Иванова

Заказ 877/6 Изд. № 467 Тираж 760 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 стоянной и переменной составляющих магнитной индукции в зазоре. Коэффициент пропорциональности зависит от площади сечения сердечника, которая является постоянной величиной.

На элементах 1, 2 и 3, находящихся в зазоре, при протекании через них переменного тока возникают постоянная и переменная составляющие напряжения. Переменные составляющие отфильтровываются разделительными фильтрами.

Постоянные составляющие напряжения на этих элементах пропорциональны величине постоянной составляющей магнитной индукции в зазоре. Эти составляющие напряжения на элементах 1 и 2 перемножаются на первом блоке умножения 12. Сигнал, полученный на выходе этого блока, пропорционален величине статического усилия. На элементе 4, также находящемся в зазоре, при протекании через него постоянного тока возникает переменное напряжение, пропорциональное величине переменной составляющей магнитной индукции в зазоре. Эта составляющая напряжения, отделяемая разделительным конденсатором от постоянной составляющей, перемножается на втором блоке умножения с постоянной составляющей напряжения на элементе 3. На выходе этого блока умножения получается сигнал, пропорциональный динамическому усилию.

Сигналы обоих блоков умножения регистрируются приборами 16 и 17.

Таким образом, предлагаемое устройство измеряет статическое и динамическое усилия непосредственно, причем исключается необходимость в поддержании постоянным и измерении величины зазора между сердечником и якорем.

Устройство для бесконтактного определения усилий, развиваемых электромагнитным нагружающим устройством, содержащее элек15 тромагнит, измерительный датчик, источники постоянного и переменного тока и вычислительную схему, отличающееся тем, что, с целью повышения точности измерения динамической и статической составляющих усилий, 20 в нем измерительный датчик выполнен в виде двух пар потокочувствительных элементов, расположенных попарно в зазоре между сердечником и якорем электромагнита и соединенных с входами блоков умножения таким

25 образом, что одна пара элементов подключена через разделительные фильтры к первому блоку умножения, а вторая — ко второму блоку умножения, один через разделительный конденсатор„а другой через разделительный

30 фильтр.
