Устройство для определения степени адгезии полимерных покрытий к подложке

Устройство для определения степени адгезии полимерных покрытий к подложке

Иллюстрации

Показать все

Реферат

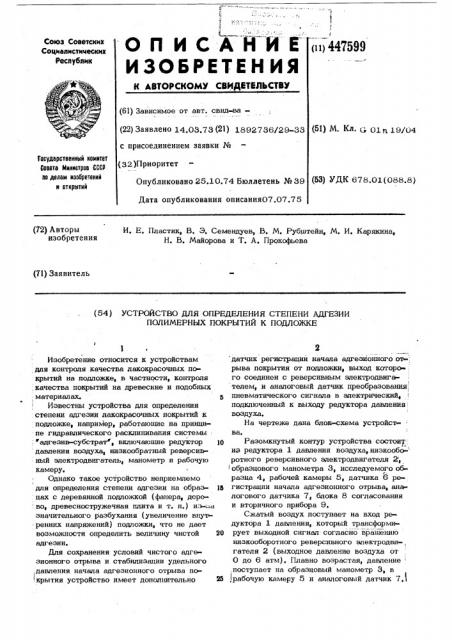

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистииеских

Ресвубпик (11) 447599

К АВТОРСКОМУ СВИДЕТВЛЬСТВУ (61) Зависимое от авт. свид-ва(22) Заявлено 14.03.73 (21) 1892736/29-33 с присоединением заявки № (32)Приоритет (1) M Кл С 01 19/04

1 асударствеииый комитет

Совета Мииистров СССР по делаы изобретений и открытий (53) УДК 678.01(088.8) Опубликовано 25.10.74 Бюллетень № 39

Дата опубликования описания07.07.75 (72) Авторы изобретения

И. Е. Пластик, В. Э, Семендуев, В. М, Рубштейн, М. И. Карякина, Н. В. Майорова и Т. А. Прокофьева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ АДГЕЗИИ

ПОЛИМЕРНЫХ ПОКРЫТИЙ К ПОДЛОЖКЕ

Изобретение относится к ус|ройствам для контроля качества лакокрасочных покрытий на подложке, в частности, контроля

;качества покрытий на древесине и подобных материалах. б

Известны устройства для определения степени адгезии лакокрасочных покрытий к подложке, например, работающие на принципе гидравлического расклинивания системы

: адгезив-субстрат, включающие редуктор тв давления воздуха, низкообратный реверсивный электродвигатель, манометр и рабочую камеру, Однако такое устройство неприемлемо для определения степени адгезии на образ- )5 цах с деревянной подложкой (фанера, дере во, древесностружечная плита и т. и.) иэ-;-а значительного разбухании (увеличение внут ренних напряжений) подложки, что не дает возможности определить величину чистой 20 адгезии.

Для сохранения условий чистого адгезионного отрыва и стабилизации удельного ,давления начала адгезионного отрыва по крытия устройство имеет дополнительно 25 датчик регистрации начала адгезионного m рыва покрытия от подложки, выход которо»

ro соединен с реверсивным электродвигателем, и аналоговый датчик преобразования," пневматического сигнала в электрический, подключенный к выходу редуктора давления воздуха.

На чертеже дана блок-схема устройст-Ва

Разомкнутый контур устройства состоит из редуктора 1 давления воздуха,низкооб - ротного реверсивного электродвигателя 2, образцового манометра 3, исследуемого образца 4, рабочей камеры 5, датчика 6 регистрации начала адгезионного отрыва, аналогового датчика 7, блока 8 согласования и вторичного прибора 9.

Сжатый воздух поступает на вход редуктора 1 давления, который трансформирует выходной сигнал согласно вращению низкооборотного реверсивного электродви-, гателя 2 (выходное давление воздуха от

0 до 6 атм), Плавно возрастая, давление поступает на образцовый манометр 3, в рабочую камеру 5 и аналоговый датчик 7.1

447,599

; ограничительного кольца с центральным от верстием диаметром 20 мм - определять величину когезионной прочности лакокрасоч- ных покрытий.

5 ",, 3

Образцовый манометр .предназначен для визуального контроля величины удельной нагрузки на образец. Аналоговый датчик преобразует поступающий на него;„у пнев матический сигнал в электрический, кото-.. рый, пройдя через блок 8 согласования, РегистРиРУетсЯ на втоРичном пРибоРе 9 в Предмет изобретения виде кривой нагрузка-время" или каким 4 установле в либо другим образом. Испытуемый образец . устройство для определения < ze

4 установленный в рабочей камере пред 16 ставляет собой диск с наружным диаметром держащее редуктор давления

80 мм и внутренним 20 мм, имеющий по, :ненный с низкооборотным реверсионйым всей поверхности лакокрасочное покрытие.,-электродвигателем, манометр и рабочую каПри подаче сжатого воздуха покрытие на- меру, о т л и ч а ю щ е е с я тем, что, чинает отслаивать отслаиваться от подложки И этот: 15 с целью сохранения условий чистого адгеt момент чувствительные элементы датчика . "зионного отрыва и стабилизации удельного регистрирующего ирующего начала адгезионного m давления начала адгезионного отрыва па рыва, собранные по схеме "И", формируют; крытия, оно имеет дополнительно датчик сигнал которыми отключает элек-:регистрации начала адгезионного отрыва по1 одвигатель 2 тем самым стабилизируя @ крытия от подложки, выход которого соедиI удельное д давление начала адгезионного о нен с реверсивным электродвигателем, и рыва, -- аналоговый датчик преобразования > пнеьП ибор позволяет проводить длительные, матического сигнала в электрический, подри ор испытания лакокрасочных покрытий под на",, ключенный к выходу редуктора давления ! грузкой, а при установке в рабочей камере 5 воздуха.

447599
