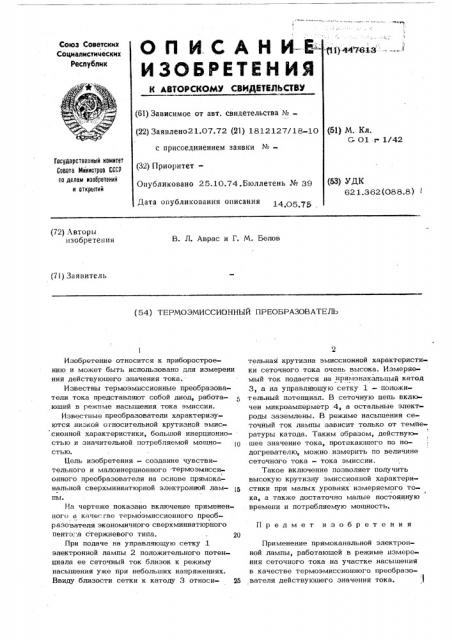

О П И. С А Н И-Е-:ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства N-(51) М. Кл.

С- Оl г 1/42 (22) Заявлено21.07.72 (21) 1812127! 18-10 с присоединением заявки %— (32) Приоритет—

Опубликовано 25.10.74.Бюллетень № 39

Дата опубликования описания 14,-,5 7>

Государственный комитет

Совета Миниотров СССР по делам иэооретений и открытий (И) УДК

62 1.362 (О88.8) (72) Авторы изобретения

В. Л. Аврас и Г. N. Белов (71) Заявитель (54) ТЕРМОЭМИССИОННЫЙ ПРЕОБРАЗОВАТЕЛЬ

Изобретение относится к приборостроению и может быть использовано для измерени ния действующего значения тока..

Известны термоэмиссионные преобразователи тока представляют собой диод, работающий в режп насыщения тока эмиссии.

Известные преобразователи характеризуются низкой относительной крутизной эмиссионной характеристики, большой инерционностью и значительной потребляемой мощностью.

Цель изобретения -. создание чувствительного и малоинерционного термоэмиссиI онного преобразователя на основе прямоканальной сверхминиатюрной электронной лам- 15 пы.

На чертеже показано включение примененI ного в качес гве термоэмиссионного преобр азо вателя экономичного сверхминиатюрного пенто,::.а стержневого типа. 20

При подаче на управляющую сетку 1 электронной лампы 2 положительного потенциала ее сеточный ток близок к режиму насыщения уже при небольших напряжениях.

Ввиду близости сетки к катоду 3 относи- 25 тельная крутизна эмиссионной характеристики сеточного тока очень высока. Измеряемый ток подается на прямонакальпый катод

3, а на управляющую сетку 1 — положительный потенциал. В сеточную цепь включен микроамперметр 4, а остальные электроды заземлены. В режиме насыщения сеточный ток лампы зависит только от температуры катода. Таким образом, действующее значение тока, протекающего по подогревателю, можно. измерить по величине сеточного тока — тока эмиссии.

Такое включение позволяет получить высокую крутизну эмиссионной характеристики при малых уровнях измеряемого тоФ ка, а также достаточно малые постоянную времени и потребляемую мощность.

Предмет изобретения

Применение прямоканальной электронной лампы, работающей в режиме измерения сеточного тока на участке насыщения в качестве термоэмиссионного преобразователя действующего значения тока, 3

Ф

4476 13
