Юласс49 а, 3

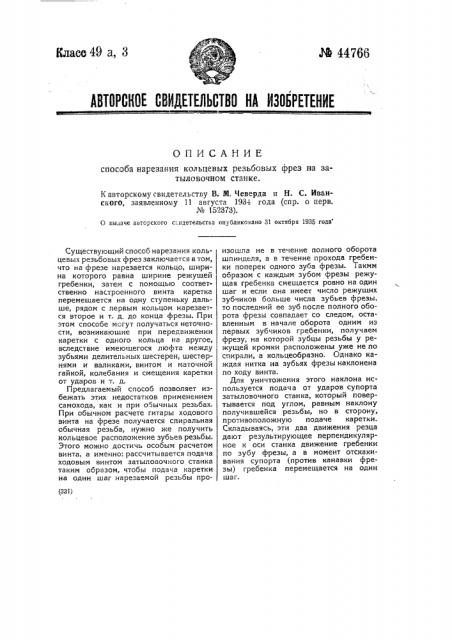

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа нарезания кольцевых резьбовых фрез на затыловочном станке.

К авторскому свидетельству В. М. Чеверда н Н. С. ИванскогО, заявленному 11 августа 1934 года (спр. о перв. № 152373).

0 выдаче авторского с:.лдетельства олубликовано 31 октября 1935 года (331) Существующий способ нарезания кольцевых резьбовых фрез заключается в том, что на фрезе нарезается кольцо, ширина которого равна ширине режущей гребенки, затем с помощью соответственно настроенного винта каретка перемещается на одну ступеньку дальше, рядом с первым кольцом нарезается второе и т. д. до конца фрезы. При этом способе могут получаться неточности, возникаюшие при передвижении каретки с одного кольца на другое, вследствие имеющегося люфта между зубьями делительных шестерен, шестернями и валиками, винтом и маточной гайкой, колебания и смещения каретки от ударов и т. д.

Предлагаемый способ позволяет избежать этих недостатков применением самохода, как и при обычных резьбах.

При обычном расчете гитары ходового винта на фрезе получается спиральная обычная резьба, нужно же получить кольцевое расположение зубьев резьбы.

Этого можно достичь особым расчетом винта, а именно: рассчитывается подача ходовым винтом затыловочного станка таким ооразом, чтобы подача каретки на один шаг нарезаемой резьбы произошла не в течение полного оборота шпинделя, а в течение прохода гребенки поперек одного зуба фрезы. Такмм образом с каждым зубом фрезы режущая гребенка смещается ровно на один шаг и если она имеет число режущих зубчиков больше числа зубьев фрезы, то последний ее зуб после полного оборота фрезы совпадает со следом, оставленным в начале оборота одним из первых зубчиков гребенки, получаем фрезу, на которой зубцы резьбы у режущей кромки расположены уже не по спирали, а кольцеобразно. Однако каждая нитка на зубьях фрезы наклонена по ходу винта.

Для уничтожения этого наклона используется подача от ударов супорта затыловочного станка, который повертывается под углом, равным наклону получившейся резьбы, но в сторону, противоположную подаче каретки.

Складываясь, эти два движения резца дают результирующее перпендикулярное к оси станка движение гребенки по зубу фрезы, а в момент отскакивания супорта (против канавки фрезы) гребенка перемещается на один шаг.

;Предмет и зоб ре те н ия.

Способ нарезания кольцевых резьбовых фрез на затыловочном станке, отличающийся тем, что используют гребенку с числом ниток, превышающим число зубцов фрезы, и.сообща„ют ей на самоходе продольную подачу, равную шагу нарезаемой резьбы за время поворота фрезы на один зуб, повернув затыловочный супорт в сторону, противоположную ходу каретки, для уничто,жения наклона нитки.
