Реферат



Ф

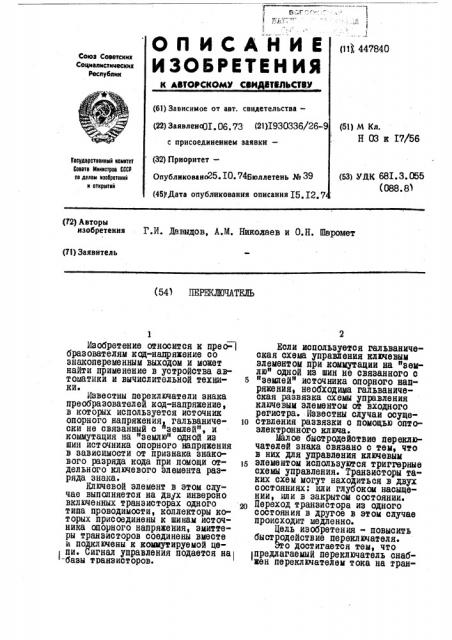

О Il И С А Н И Е <не4ив4о

ИЗОБРЕТЕН ИЯ

Союз Советских

Соцналнстинескнх

Реснублнк

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявленс(Ц. 06. 73 (21)I930336/26-9 (51) М Кл.

Н 03 к ?7/56 с присоединением заявки— (32) Приоритет—

Опубликовансй -5. I0. 74Бвллетень М 39 (46).Датa опубликования описания I5.I3.7

Госудаоствекиый комитет

Совета йиииотроа СССР оо делам кзобретекий и открытий (5З) Уд.К 68I.Ç. 055 (088.81 (72) Авторы изобретения 7.И. Давыдов, А.M. Николаев и О.Н. Шаромет (7!) Заявитель (54) ПЕРЕКЛЮЧАТЕЛЬ

Изобретение относится к прво- I бразоватвлям код-напряжение со знакопеременным выходом и может найти применение в устройства автоматики и вычислительной техникие

Известны переключатели знака преобразователей код-напряжение, в которых используется источник опорного напряжениями гальванически не связанный с еземлвйтт, и коммутация на "звмлюн одной из шин источника опорного напряжения в зависимости от признака знакового разряда кода при помощи отдельного ключевого элемента разРяда знака.

Ключевой элемент в этом случае выпсшнявтся на двух инверсно включенных транзисторах одного типа проводимости, коллвкторы которых присовдинвнй к шинам источника опорного напряжения, эмиттеры транзисторов соединенй вместе и подключены к коммутируемой це пи. Сигнал управления подается на

-базы транзисторов.

Если используется гальваничвская схема управления ключевым элементом при коммутации на "землю" одной из шин не связанного с

5 "ЗЕМПвйте ИСтОЧНИКа ОПОРНОГО НаПряжения, необходима гальваническая развязка схемы управления ключевым элементом от входного регистра. Известны случаи осуще1с ствлвния развязки с помощью оптоэлектронного ключа. малое быстродеЙствие переключателей знака связано с тем, что в них для управления ключевйм

1б элементом используются триггерные схемы управления. Транзисторы таких схем могут находиться в двух состояниях: или глубоком насыщении, или в закрытом состоянии.

2О Переход транзистора из одного состояния в другое в этом случае происходит медленно.

Цель изобретения - повысить быстродействие переключателя. ото достигается тем, что ! предлагаемый переключатель снабжен переключателем тока на тран447S40

16

3О

3 зисторах, вход которого соединен. с выходом оптоэлектронного ключа.

Два парафазных выхода подсоединены к базам транзисторов ключевого элеыента, проводимость которых противоположна проводимости т ран= зист оров переключателя тока.

Изобретение поясняется чертежом.

Переключатель знака содержит источник 1 опорного напряжения, две шины которого присоединены к коллекторам транзисторов 2 и 3 ключевого элемента Ф. Змиттеры транзисторов 2 и 3 соединены вместе и с корпусом (" нулевой" вывод преобразователя код-напряжение).

Два парафазных выхода 5 и б переключателя 7 тока соединены соответственно с базами транзисторов 2 и 3 ключевого элемента

4. Вход 8 переключателя 7 тока соединен с источником напряжения

-E>, причем Е3 Е1, Е2, а другой вход 9 - с выходом оптоэлектронного ключа 10, вход которого подключен к регистру 11 знака. Через резисторы 12 и 15 к базам транзисторов 2 и 3 ключевого элемента Ф подключен источник запирающего напряжения Е . Изменение логиче1 ского уровня на выходе регистра

11 знака и связанного с ним оптоэлектронного ключа 10 вызывает переключение тока с одного выхода

4 переключателя тока на другой и, как следствие, переключение транзисторов йлючввого элемента 4.

Благодаря применению переключателя тока в качестве схемы управления ключевым элементом переключателя знака значительно повышается быстродействие переключателя знака за счет того, что транзисторы схемы управления нв заходят в режим насыщения. Кроме того, переклниатель тока позволяет упростить схему управления и повысить надежность переключателя знака °

ПРИМЕТ ИЗОБРЕТЕНИЯ

Переключатель, содержащий ключевой элемент, выполненный на двух транзисторах, коллекторы которых соединены с шинами источника опорного напряжения, а эмиттвры - с "нулевым выводом переключателя регистра знака, выход которого соединен со входом оптоэлектронного ключа, о т л и— ч а ю шийся тем, что, с целью повышения быстродействия, в него введен переключатель тока на транзисторах, проводимость которых противоположна проводимости транзисторов ключевого элемента, причем вход переключателя тока соединен с выходом оптоэлектронного ключа, а два его парафазных выхода соагветственно с базами транзисторов ключевого элемента.

+А
