Реферат



Класс 62 а, 2

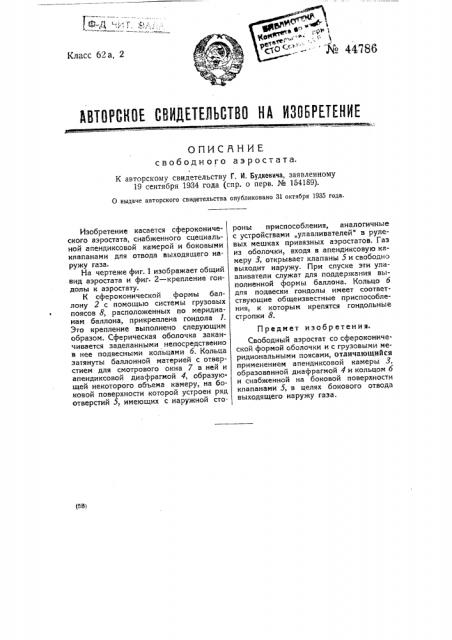

АВТОРСКОЕ СВИЙЕТЕДЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИС RH ИЕ свободного аэростата

К авторскому свидетельству Г. И. Будкевича, заявленному

19 сентября 1934 года (спр. о перв. № 154189).

О выдаче авторского свидетельства опубликовано 31 октября 1935 года.

Изобретение касается сфероконического аэростата, снабженного сцециальной апендиксовой камерой и боковыми клапанами для отвода выходящего наружу газа.

На чертеже фиг. 1 изображает общий вид аэростата и фиг. 2 †креплен гондолы к аэростату.

К сфероконической формы баллону 2 с помощью системы грузовых

° поясов 8, расположенных по меридианам баллона, прикреплена гондола 7.

Это крепление выполнено следующим образом. Сферическая оболочка заканчивается заделанными непосредственно в нее подвесными кольцами б. Кольца затянуты баллонной материей с отверстием для смотрового окна 7 в ней и апендиксовой диафрагмой 4, образующей некоторого объема камеру, на боковой поверхности которой устроен ряд отверстий 5, имеющих с наружной стороны приспособления, аналогичные с устройствами „улавливателей" в рулевых мешках привязных аэростатов. Газ из оболочки, входя в апендиксовую камеру 3, открывает клапаны 5 и свободно выходит наружу. При спуске эти улавливатели служат для поддержания выполненной формы баллона. Кольцо б для подвески гондолы имеет соответствующие общеизвестные приспособления, к которым крепятся гондольные стропки 8.

Предмет изобретения.

Свободный аэростат со сфероконической формой оболочки и с грузовыми меридиональными поясами, отличающийся применением апендиксовой камеры 3, образованной диафрагмой 4 и кольцом б и снабженной на боковой поверхности клапанами 5, в целях бокового отвода выходящего наружу газа.

Б авторскому свидетельству Г. И. Будкевича № 44786

1Я

/ / / (/ ( !! I !

/, 1 1

Гип. „Пе !лтный Трул". Лак. 5533 — 20)
