Реферат



1 и 447870

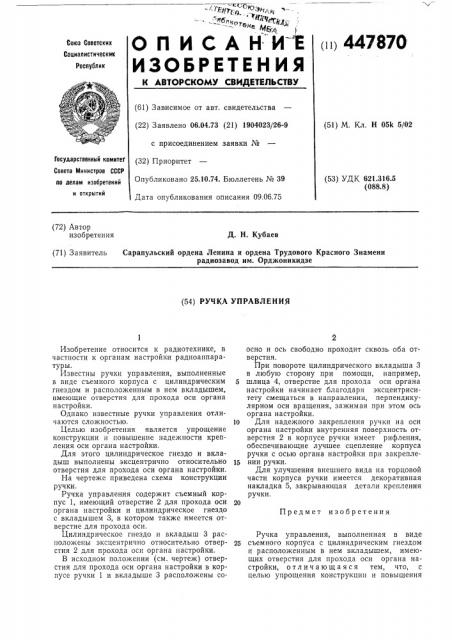

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистическим

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 06,04.73 (21) 1904023/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25,10.74. Бюллетень № 39

Дата опубликования описания 09.06.75 (51) М. Кл. Н 051< 5/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.5 (088.8) (72) Автор изобретения

Д. H. Кубаев (71) Заявитель Сарапульский ордена Ленина и ордена Трудового Красного Знамени радиозавод им. Орджоникидзе (54) РУЧКА УПРАВЛЕНИЯ

Предмет изобретения

Изобретение относится к радиотехнике, в частности к органам настройки радиоаппаратуры.

Известны ручки управления, выполненные в виде съемного корпуса с цилиндрическим гнездом и расположенным в нем вкладышем, имеющие отверстия для прохода оси органа настройки.

Однако известные ручки управления отличаются сложностью.

Целью изобретения является упрощение конструкции и повышение надежности крепления оси органа настройки.

Для этого цилиндрическое гнездо и вкладыш выполнены эксцентрично относительно отверстия для прохода оси органа настройки, На чертеже приведена схема конструкции ручки.

Ручка управления содержит съемный корпус 1, имеющий отверстие 2 для прохода оси органа настройки и цилиндрическое гнездо с вкладышем 3, в котором также имеется отверстие для прохода оси.

Цилиндрическое гнездо и вкладыш 3 расположены эксцентрично относительно отверстия 2 для прохода оси органа настройки.

В исходном положении (см. чертеж) отверстия для прохода оси органа настройки в корпусе ручки 1 и вкладыше 3 расположены соосно и ось свободно проходит сквозь оба отверстия.

При повороте цилиндрического вкладыша 3 в любую сторону при помощи, например, 5 шлица 4, отверстие для прохода оси органа настройки начинает благодаря эксцентриситету смещаться в направлении, перпендикулярном оси вращения, зажимая при этом ось органа настройки.

10 Для надежного закрепления ручки на оси органа настройки внутренняя поверхность отверстия 2 в корпусе ручки имеет рифления, обеспечивающие лучшее сцепление корпуса ручки с осью органа настройки при закрепле15 нии ручки.

Для улучшения внешнего вида на торцовой части корпуса ручки имеется декоративная накладка 5, закрывающая детали крепления ручки.

Ручка управления, выполненная в виде

25 съемного корпуса с цилиндрическим гнездом и расположенным в нем вкладышем, имеющих отверстия для прохода оси органа настройки, отличающаяся тем, что, с целью упрощения конструкции и повышения

Э б

447370 з Ф

4-A.

Составитель Н. Блинкова

Техред T. Миронова Корректор Е. Жаворонкова

Редактор А. Зиньковский

Заказ 1 "65/11 Изд. ¹ 544 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Мссква, )K-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 надежности крепления, цилиндрическое гнездо и вкладыш выполнены эксцентрично относительно отверстий для прохода оси органа настройки.
