Реферат

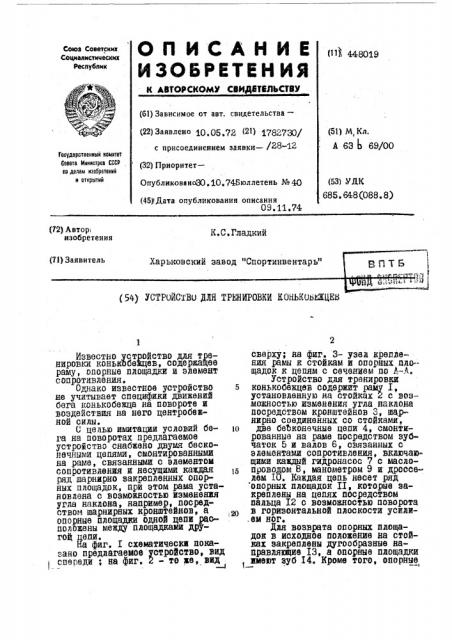

Оп ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОБУСНОМУ СВИДЙТВЛЬСТВУ

С<нов Советских

Соареалистических

Реслублик (11) ИВОМ (61) Зависимое от авт. свидетельства— (22) Заявлено 10.05 .73 (21) 78; 7;.р/ с присоединением заявки — /28- l (51) M, Kn.

А 63 Ь 69/00

Государственный намнтет

Совета Мнннстрав СССР аа делам изааретеннй н открытий (32) Приоритет—

ОпубликоввноЮ.10.74Бтоллетень №40 (53} УЯК . 685.648(088.8) (45р Дата опубликования описания

09.11.74 (72) Автор изобретения

К.С.Гладкий

Харьковский завод "Спортинвентарь" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ КОНЬКОьиЖЦЕЫ

ИЗВвстНО ЧСтДОйотВО ДЛЯ тРВнировки конькобвжцвв, содержащее раму, Опорныв площадки и злвмвнт сопротивления.

Однако изввстнов устройство нв учитывавт спвцифики движений бвга конькобежца на повороте и воздействия на него цвнтробвжной силы.

С целью имитации условий бвга на поворотах првдлагавмов устройство снабжено двумя бвсконвчными цвпями, смонтированными на рамв, связайными с элвмвнтом сопротивления и несущими каждая ряд шарнирно закрвплвнных опорных площадок, при этом рама установлвна с возможностью измвнвния угла наклона, нааримвр, посредством парнирйых кронштейнов, а

Опорныв площадки одной цепи расположвны между площадками другоф цвпи.

На фиг. I схематически показано предлагаемое устройство, вид спврвди ; на фиг. 2 - то жв, вид .

2 свврху; на фиг. 3- узел крепления рамы к стойкам и Опорных плОщадок к цвпям с свчвнивм по Л-М»

Устройство для трвнировки

5 КОНЬКОбВЖЦВВ СОДВРЖИт «ИМ/ Хе установлвнную на стойках d с воз.можностью и™змвнвния угла наклона посредством кронштейнов 3, шарнирно соединенных со стойками, 10 двв б85конвчныв ц8пи 4 смОнтированныв на рамв посрвдством зубчаток 5 и валов 6, связанных с элвмвнтами сопротЙвлвния, включающими каждый гидронасос 7 с масло1л ПРОВОДОМ 8, МаНОМВтрОМ 9 И дрОССВлвм IO. Каждая цвпь нвсвт ряд опорных площадок II, которые закреплены на цепях посредством пальца I2 с возможностью поворота ,э, в горизонтальной плоскости усили.ем 802

Для возврата опорных площадок в исходнов положение на стойках закреплены дугообразные направляющие I3, а опорныв площадки, имеют зуб I4. Кроме того, опорныв фЯ площадки Одной цваи расположены мвжг площадками другой цепи.

Раму устанавливают в стойках на заданный угол наклона к горизонту аутвм закрвплвния конца Хб шарнйрного кроншнвйна в соотввтствующвм отверстии I6 рамы. Задают оарвдвлвинов тормознов усилив эл8мвнта сопротивления посрвдством дроссвля ХО.

Спортсмен встает на опорные площадки, ари этом левую ногу он на площаР и задней цепи а правую — на площадки аврвднвй цепи и соввршавт движвния, имитирующие бег на повороте шаг лввои, толчок правой, шаг правой с аврвносом вв чврвз левую, толчок левой и т.д.). действием собственного веса

Р и усилием ног спортсмен пврвмвщавт площадки вниз вдоль ы л, преодолевая усилив элвмвнта сопротивления» при Выаолн8нии толчке той или ийоне ногой площадке поворачивавтся относитвльно пальца, что приближает положение стопы к реальному.

При дальнейшем аврвмвщвнии цепи площадки, пврвдвинутыв на нтнюю сторону рамы, зубом взаимод81ствуют с дугообразными нааравю.:;;;:иж и возвращаются в исходнов

ПОЛОЖЭНИ6»

0(9

В рвзультатв расположвния рарамы наклонно к опорной аовврхности I7 результирующая сила Рр, образованная действием силы ввса

6 Р . и цвнтробвжной силы

Рц и направлвнная в реальных условиях бега Ilop, углом E горизонту, в описанном устройстве нааравлвйа ввртикально к опорной повврх-lc ности, что обвсавчивавт равновесное положение спортсмена и одновременно имитирувт реальную посадку конькобежца и вго движения ари бвгв на поворотах.

ПРЕЩЙТ ИЗОБРЕУЕБИ

Устройство для тренировки конькобвжцвв, содержащее раму, оаорныв алощадки и элвмвнт соаро® тиьлвния, о т л и ч а ю щ в в с я твм, что, с целью имитации условий бвга на поворотах, оно снабжено двумя бесконечными цвшии, смонтированны и на рамв, связанными с элвмвнтом соаротйвлвния и нвсущими каждая ряд шарнирно закрвалвнных опорных площадок, при этом рама установлена с возможностью измвнвния угла наклона, например,-посредством шарнирных кронштвВйон, а оаорныв алощадки одной цепи расположены между площадками другой цепи.
