Класс 65 а, 1

ABT0tCR0E СВИДЕТЕЛЬСТВО Н"А МЗВБРЕТЕНМЕ

OllHCRHHE корпу са судна.

К авторскому свидетельству А. Ф. Пустфшнина, заявленному 22 ноября

1934 года (спр. о перв. № 157463).

О выдаче авторского свидетельства опубликовано 31 октября 1935 года.

Предмет изобретения.

Тин. „Печатный Труд". Зак. 6497 — 4О9

Предлагаемый корпус судна, представляющий собою сочетание обычного судового корпуса с пространственною фермою, установленною выше палубы, имеет целью облегчение корпуса вместе с уменьшением его высоты.

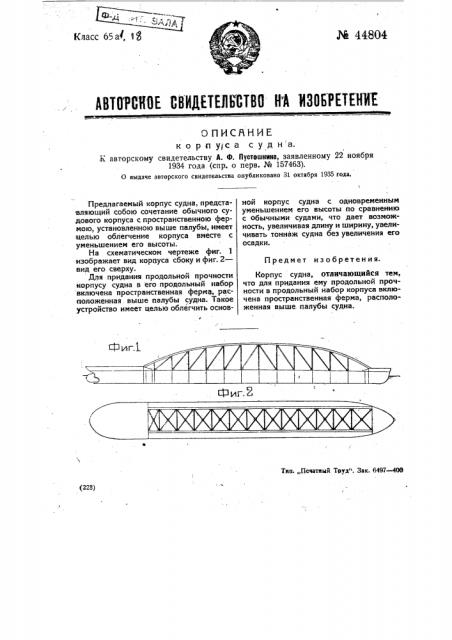

На схематическом чертеже фиг. 1 изображает вид корпуса сбоку и фиг. 2— вид его сверху.

Для придания продольной прочности корпусу судна в его продольный набор включена пространственная ферма, расположенная. выше палубы судна. Такое устройство имеет целью облегчить основной корпус судна с одновременным уменьшением его высоты по сравнению с обычными судами, что дает возможность, увеличивая длину и ширину, увеличивать тоннаж судна без увеличения его осадки.

Корпус судна, отличающийся тем, что для придания ему продольной прочности в продольный набор корпуса включена пространственная ферма, расположенная выше палубы судна.
