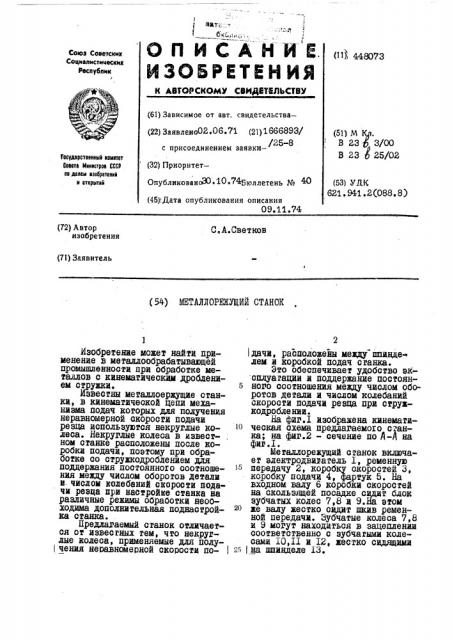

ОП ИСАИ ИЕ, ИЗОБРЕТЕН ИЯ (11)i 448073
Союз Советских
Соцыалыстмнесккх
Респубпнк
К АВТОРСКОМУ СВИДЙТЙЛЬСТВУ (61) Зависимое от авт, свидетельства— (22) Заявлено02.06.71 (21) 1666893/
/25-8 с присоединением заявки(51) М Kg.
В 23 3/00
В 23 g 25/02
Государственный нокнтвт
Совете Мнннстрев СССР пв денни нэееретеннй и отнрытнй (32) ПриоритетОпубликовано30 10 74Бюллетень № 40 (53) УДК
621 е 941.2(088. 8) (45)! Дата опубликования описания
09.11.74 (72) Автор изобретения
С.А.Светков (71) Заявитель (54) МЕТАЛЛОРЕЖУЩИЙ СТАНОК
Изобретение может найти применение в металлообрабатывающей промышленности при обработке металлов с кинематическим дроблением стружки. йзвестйы металлоержущие станки, в кинематической цепи механизма подач которых для получения неравномерной скорости подачи резца используются некруглые колеса. Некруглые колеса в извест-, ном станке расположены после коробки подачи, поатому при обработке со стружкодроблением для поддержания постоянного соотношения между числом оборотов детали и числом колебаний скорости подачи резца при настройке станка на различные режимы обработкИ неосходима дополнительная поднастройка станка °
Предлагаемый станок отличается от известных тем, что некруглые колеса, применяемые для полуI чения неюавномеюной скорости по2 дачи, расяоложейы между шпинделем и коробкой подач станка.
Это обеспечивает удобство эксплуатации и поддержание постоян5 ного соотношения между числом оборотов детали и числом колебаний скорости подачи резца при стружкодроблении.
Ыа фиг.1 иэобраиена киненагиio ческая охейа преииагаеного с анка; на фиг.2 — сечение по 44 на фиу.j..
Металлорежущий станок включает электродвигатель 1, ременную
15 передачу 2, коробку скоростей 3, коробку подачи 4, фартук 5. На вхоцном валу 6 коробки скоростей на скользящей посадке сидит блок зубчатых колес 7,8 и Э.На атом же валу жестко сйдит шкив ременной передачи. Зубчатые колеса 7,8 и 9 могут находиться в зацепленйи соответственно с зубчатыми колесами 10,II и l2, жестко сидящими
21 (aa шпинделе l3.
448075
С одйой сгороны шпинделя жест
К0 закреплен патрон I4 с обрабатываемой заготовкой I5. С другой стороны шпинделя сидит сменная шестерня 16, находящаяся в зацеплении с друзой сменной шестерней
17. Шестерня I7 сидит на валу IS вместе с некруглым зубчагым колесом 19, которое находигся в зацеплении с другим некруглым зубча гым колесом 20, сидящим на входном валу 2I коробки подачи.
Коробка подачи предсгавляет собой механизм "Меанлюа".
Блок шестерен 22-25 жестко сидиг на валу 2I.
Шестерни 22-25 могуг находигься в зацеплении cooTBGTClBGHH0 с зубчатыми шестернями 26-29, Сидящими свободно на выходном валу 30.
С валом 30 шестерни 26-29 могут соединяться с помощью выдвижной шпанки 3I. Вал 30 одновременно проходит в фартуке 5 сганка.
Фартук вкючаег вал 32, на котоом жесгко сидит червячное колесо
3, находящееся в зацеплении с червяком 34.
При этом червяк 34 сидит по скользящей посадке на валу 30. На валу 32 жестко сидит и зубчатая шесгерня 35, находящаяся в зацеплении с зубчагой рейкой 36, причем последняя жесгко связана со станиной 3г станка. С фартуком 5 жесгко связан режущий инсгрумент 38.
Металлорежущий станок работает следующим образом. Кинематическая цепь главного движения (вращение заготовки) осущесгвляегся ог алект родвигателя 1 через ременную передачу 2, вал.б, зубчатые колеса В и Is (или 7 и I0, или 9 и 12), шпиндель l3, патрон 14 заготовке
15.
Кинематическая цепь подачи осущесгвлнегся от шпинделя 13 че5
Зо
45 ф рез сменные шестерни Iá и Х7, вал
x8„ некруглые колеса 19 и 20 вал
2I, зубчагые шестерни 22 и 25 (или
23 и 27 или 24 и 28, или 25 и 29) шпанку 3Х, вал 30, червяк 34, червячное колесо 33, вал 32, зубчатую. шестерню 35 и рейку 36.
В этой цепи неподвйжной являегся рейка 36, так как она жестко связана со станиной 37 craaza. Подвижной же являегся система, состоящая из фартука 5 с червяков З4, червячным колесом 33 валом 32, зубчатой шестерней 35 и режущим инсгруменгом 38.
Так как некруглые колеса 19 и
20 имеют переменный радиус (Я,и Р ) центроиды, угловая скорость колеса
20 будет переменной при равномерной скорости вращения колеса I9.
Таким образом, все валы механизма подачи вращаются с неравномерной угловой скоросгью и, следовательно, скорость движения подачи режущего инсгруменга гакая же неравномерная. Необходимое для стружкодробления соотношение между числом оборогов заготовки и числом колебаний скорости движения подачи досгигается с помощью цилиндрических шестерен
I6 m I7.
ПРЕТИТ ИЗОБРЕТЕНИЯ йеталлорежущий станок, механизм подач которого содержиг некрузлые колеса для получения неравномерной скорости движения подачи резщо т л и ч а ю щ и и с а тем,чтo, с целью обеспеченияудобства эксплуатации и поддержания постоянного соотношения между чис» лом оборотов детали и числом колебаний скорости подачи резца при стружыодроблеиии, некруглые колеса расположены между шпинделем и коробкой подач.
49073
4-4
Фиг.2
