Способ получения электронообменника
Иллюстрации
Реферат

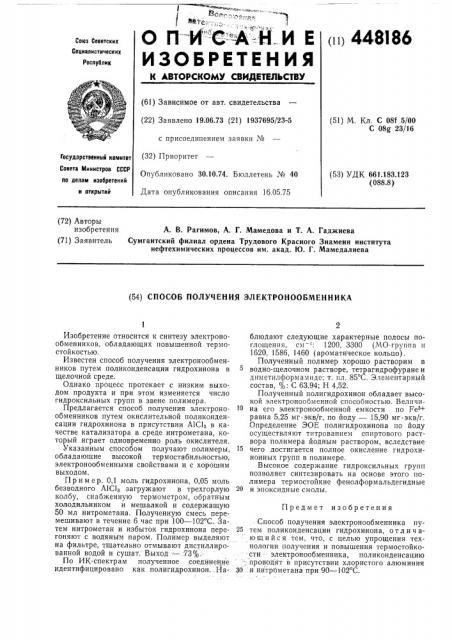

О П— И Е
ИЗОБРЕТЕ Н И Я ((() 448186
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 19.06.73 (21) 1937695/23-5 (51) M. Кл, С 081 5/00
С 08g 23/16 с присоединением заявки № (32) Приоритет
Опубликовано 30,10.74. Бюллетень № 40
Дата опубликования описания 16.05.75
Государственный комитет
Совета Министров СССР ло делам изебретений и открытий (53) УДК 661.183.123 (088.8) (72) Авторы изобретения А. В. Рагимов, А. Г. Мамедова и Т. А. Гаджиева (71) Заявитель Сумгаитский филиал ордена Трудового Красного Знамени института нефтехимических процессов им. акад. Ю. Г. Мамедалиева (54) СПОСОБ ПОЛУЧЕНИЯ ЭЛЕКТРОНООБМЕННИКА
Предмет изобретения
Изобретение относится к синтезу электронообменников, обладающих повышенной термостойкостью.
Известен способ получения электронообменников путем поликонденсации гидрохинона в щелочной среде.
Однако процесс протекает с низким выходом продукта и при этом изменяется число гидроксильных групп в звене полимера.
Предлагается способ получения электронообменников путем окислительной поликонденсации гидрохинона в присутствии А1С!з в качестве катализатора в среде нитрометана, который играет одновременно роль окислителя.
Указанным способом получают полимеры, обладающие высокой термостабильностью, электронообменными свойствами и с хорошим выходом, Пример. 0,1 моль гидрохинона, 0,05 моль безводного AIC13 загружают в трехгорлую колбу, снабженную термометром, обратным холодильником и мешалкой и содержащую
50 мл нитрометана. Полученную смесь перемешивают в течение 6 час при 100 — 102 С. Затем нитрометан и избыток гидрохинона перегоняют с водяным паром. Полимер выделяют на фильтре, тщательно отмывают дистиллированной водой и сушат. Выход —:73%.
По ИК-спектрам полученное соединение идентифицировано как полигидрохинон. Наблюдают следующие характерные полосы поглощения, см . 1200, 3300 (МО-группа и
1620, 1586, 1460 (ароматическое кольцо).
Полученный полимер хорошо растворим в водно-щелочном растворе, тетрагидрофуране и диметилформамиде; т. пл. 85 С. Элементарный состав, %: С 63,94; Н 4,52.
Полученный полигидрохинон обладает высокой электронообменной способностью. Велпчи10 на его электронообменной емкости по Fe3+ равна 5,25 мг экв/г, по йоду — 15,90 мг.экв/г.
Определение ЭОЕ полигидрохинона по йоду осуществляют титрованием спиртового раствора полимера йодным раствором, вследствие
15 чего достигается полное окисление гидрохинонных групп в полимере.
Высокое содержание гидроксильных групп позволяет синтезировать на основе этого полимера термостойкие фенолформальдегидные
20 и эпоксидные смолы.
Способ получения электронообменника пу25 тем поликонденсации гидрохинона, о тл и ч ающийся тем, что, с целью упрощения технологии получения и повышения термостойкости: электронообменника, пол иконденсацию
; проводят в присутствии хлористого алюминия
30. и нитрометана при 90 — 102 С.
