Способ стабилизации растворов хлорсодержащих сополимеров акрилонитрила

Способ стабилизации растворов хлорсодержащих сополимеров акрилонитрила

Иллюстрации

Показать все

Реферат

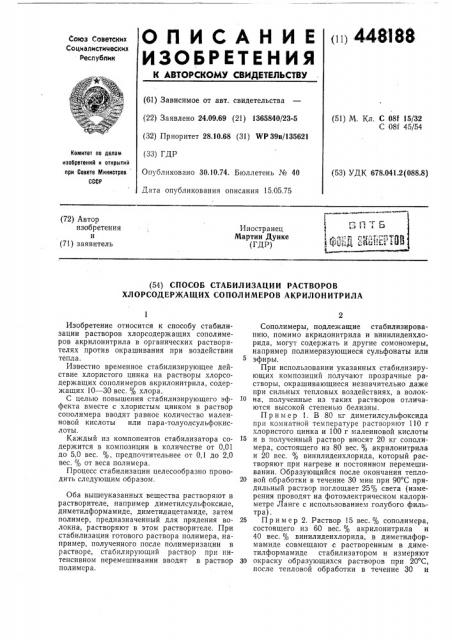

<и 448188

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 24.09.69 (21) 1365840/23-5 (32) Приоритет 28.10.68 (31) WP 39в/135621 (33) ГДР

Опубликовано 30.10.74. Бюллетень М 40

Дата опубликования описания 15.05.75 (51) M. Кл. С 081 15/32

С 081 45/54

Комитет ла делам изобретений и открытий лри Совете Министров

СССР (53) УДК 678.041.2(088.8) (72) Автор изобретения и (71) заявитель

Иностранец

Мартин Дунке (ГДР) (54) СПОСОБ СТАБИЛИЗАЦИИ РАСТВОРОВ

ХЛОРСОДЕРЖАЩИХ СОПОЛИМЕРОВ АКРИЛОНИТРИЛА

Изобретение относится к способу стабилизации растворов хлорсодержащих сополимеров акрилонитрила в органических растворителях против окрашивания при воздействии тепла.

Известно временное стабилизирующее действие хлористого цинка на растворы хлорсодержащих сополимеров акрилонитрила, содержащих 10 — 30 вес. /с хлора.

С целью повышения стабилизирующего эффекта вместе с хлористым цинком в раствор сополимера вводят равное количество малеиновой кислоты или пара-толуолсульфокислоты.

Каждый из компонентов стабилизатора содержится в композиции в количестве от 0,01 до 5,0 вес, %, предпочтительнее от О,1 до 2,0 вес. О/О от веса полимера.

Процесс стабилизации целесообразно проводить следующим образом.

Оба вышеуказанных вещества растворяют в растворителе, например диметилсульфоксиле, диметилформамиде, диметилацетамиде, затем полимер, предназначенный для прядения волокна, растворяют в этом растворителе. При стабилизации готового раствора полимера, например, полученного после полимеризации в растворе, стабилирующий раствор при интенсивном перемешивании вводят в раствор полимера.

Сополимеры, подлежащие стабилизированию, помимо акрилонитрила и винилиденхлорида, могут содержать и другие сомономеры, например полимеризующиеся сульфонаты или эфиры.

При использовании указанных стабилизирующих композиций получают прозрачные растворы, окрашивающиеся незначительно даже при сильных тепловых воздействиях, а волокто на, полученные из таких растворов отличаются высокой степенью белизны.

П р и м ер 1. В 80 «r диметилсульфоксида при комнатной температуре растворяют 110 r хлористого цинка и 100 r малеиновой кислоты

1б и в полученный раствор вносят 20 кг сополимера, состоящего из 80 вес. акрилонитрила и 20 вес. / винилиденхлорида, который растворяют при нагреве и постоянном перемешивании. Образующийся после окончания тепло20 вой обработки в течение 30 мин при 90 С прядильный раствор поглощает 25 /О света (измерения проводят на фотоэлектрическом калориметре Ланге с использованием голубого фильтра).

25 Пример 2. Раствор 15 вес.% сополимера, состоящего из 60 вес. % акрилонитрила и

40 вес. % винилиденхлорида, в диметилформамиде совмещают с растворенным в диметилформамиде стабилизатором и измеряют

З0 окраску образующихся растворов при 20 С, после тепловой обработки в течение 30 и

448188

60 мин при 120 С и после хранения раствора в течение суток при 20 С в сравнении с чистым растворителем.

Результаты представлены в таблице.

Содержание стабилизатора в композиции 2 вес. %.

Поглощение света, о, 120 С

20 С

Стабилизаторы

60 мин

30 мин

24 час

Пара-толуолсульфокислота

Хлористый цинк+малеиновая кислота

7,5

7,5

Хлористый цинк+пара-толуосульфокислота

37

5,5 тем, что, с целью повышения стабилизирующего эффекта, в раствор вводят равное с хлористым цинком количество малеиновой кислоты или пара-толуолсуфокислоты.

Предмет изобретения

2. Способ по и. 1, отличающийся тем, что используют раствор стабилизатора в органическом растворителе.

Составитель P. Бычков

Техред М. Семенов

Корректор Л. Котова

Редактор Е. Дайч

Заказ 1117J9 Изд. № 1130 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, jK-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Без стабилизатора

Хлористый цинк

Малеиновая кислота

1. Способ стабилизации растворов хлорсодержащих сополимеров акрилонитрила, содержащих от 10 до 30 вес. о о хлора, в органических растворителях путем введения в раствор хлористого цинка в количествах 0,01 — 5,0 вес. О о от веса полимера, отличающийся

33

17

14

41

27,5

18

66

64

82

76

46,5
