Реферат

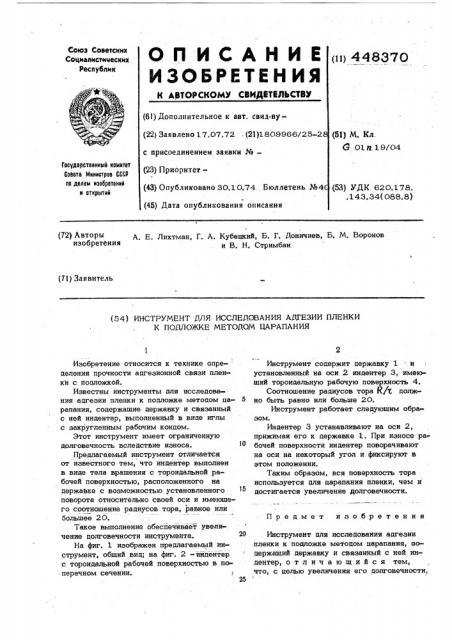

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (и) 448370 (6!) Дополнительное к авт. свил-ву(22> Заявлено 17.07.72 (21)1809966/25-2 (51) М. Кл.

G 01П 19/04 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений н открытий

{23) Приоритет(43) Опубликовано 30.10.74. Бюллетень №4(53) УДК 620.178., 1 43. 34(088. 8) (45) Дата опубликования описания (72) Автор А. Е. Лихтман, Г. А. Кубацкий, Б. Г. Доничиев, Б. М. Воронов изобРетеииЯ и В. Н. Стримбан (71) Заявитель (54) ИНСТРУМЕНТ ДЛЯ ИССЛЕДОВАНИЯ АДГЕЗИИ ПЛЕНКИ

К ПОДЛОЖКЕ МЕТОДОМ БАРАПАНИЯ

Предмет изобретения

Изобретение относится к технике опре- деления прочности адгезионной связи пленки с подложкой.

Известны инструменты для исследования адгезии пленки к подложке методом ца- 5 рапания, содержащие державку и связанный с ней индентер, выполненный в виде иглы с закругленным рабочим концом.

Этот инструмент имеет ограниченную долговечность вследствие износа. l0

Предлагаемый инструмент отличается от известного тем, что индентер выполнен в виде тела вращения с тороидальной рабочей поверхностью, расположенного на державке с возможностью установленного поворота относительно своей оси и имеющего соотношение радиусов тора, равное или большее 20.

Такое выполнение обесйечивает увеличение долговечности инструмента.

На фиг. 1 изображен предлагаемый инструмент, общий вид; на фиг. 2 -нндентер с тороидальной рабочей поверхностью в поперечном сечении.

Инструмент содержит державку 1 -. и установленный на оси 2 индентер 3, имеющий тороидальную рабочую поверхность 4.

Соотношение радиусов тора К/ т. должно быть равно или больше 20.

Инструмент работает следующим образом.

Индентер 3 устанавливают H& оси 2, прижимая его к державке 1. При износе ра бочей поверхности индентер поворачивают на оси на некоторый угол и фиксируют в этом положении, Таким образом, вся поверхность тора . используется для царапания пленки, чем и достигается увеличение долговечности, Инструмент для исследования адгезии пленки к подложке методом царапания, содержащий державку и связанный с ней индентер, отличающийся тем, что, с целью увеличения его долговечности,, 448370

Фиэ. т фи. g

Составитель И фЯУ ЧРВ

Редактор Й С хййО& !ехред E. По@ уииЕ! Корректор М.СтеванОба

Подписное изл. Я ЦЩ тираж 6Л

Заказ 6535

Ц!11!И11И Государствеииото комитета Совета Л1ииистров СССР

I!0 делам и.и брет .иий II открытий

Москва, 1! !и !5, Раун си;я и 16, 4 ,!и лп „П!1д «ll „„, у fl ппп .пйтйнт злк. !73

1индентер выполнен в виде тела вращении с тороидальной рабочей поверхностью, расположенного на державке с воеможностью

4 установочного поворота относительно своей! оси и имеющего соотношение радиусов тора, равное или большее 20.
