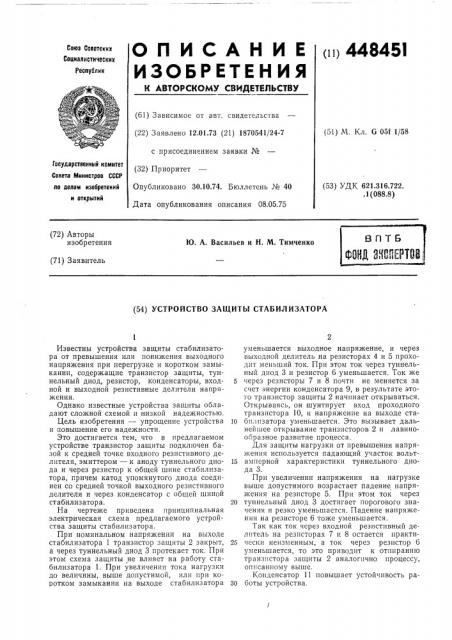

О П И С А Н И Е (») 448451

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.01.73 (21) 1870541/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 30.10.74. Бюллетень № 40

Дата опубликования описания 08.05.75 (51) М. Кл. G 051 1/58

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.722. .1(088,8) (72) Авторы изобретения

1О. А. Васильев и Н. М. Тимченко (71) Заявитель (54) УСТРОЙСТВО ЗАЩИТЫ СТАБИЛИЗАТОРА

Известны устройства защиты стабилизатора от превышения или понижения выходного напряжения при перегрузке и коротком замыкании, содержащие транзистор защиты, туннельный диод, резистор, конденсаторы, входной и выходной резистивные делители напряжения.

Однако известные устройства защиты обладают сложной схемой и низкой надежностью.

Цель изобретения — упрощение устройства и повышение его надежности.

Это достигается тем, что в предлагаемом устройстве транзистор защиты подключен базой к средней точке входного резистивного делителя, эмиттером — к аноду туннельного диода и через резистор к общей шине стабилизатора, причем катод упомянутого диода соединен со средней точкой выходного резистивного делителя и через конденсатор с общей шиной стабилизатора.

На чертеже приведена принципиальная электрическая схема предлагаемого устройства защиты стабилизатора.

При номинальном напряжении на выходе стабилизатора 1 транзистор защиты 2 закрыт, а через туннельный диод 3 протекает ток. При этом схема защиты не влияет на работу стабилизатора 1. При увеличении тока нагрузки до величины, выше допустимой, или при коротком замыкании на выходе стабилизатора уменьшается выходное напряжение, и через выходной делитель на резисторах 4 и 5 проходит меньший ток. При этом ток через туннельный диод 3 и резистор 6 уменьшается. Ток же

5 через резисторы 7 и 8 почти не меняется за счет энергии конденсатора 9, в результате этого транзистор защиты 2 начинает открываться.

Открываясь, он шунтирует вход проходного транзистора 10, и напряжение на выходе стаIo билизатора уменьшается. Это вызывает дальнейшее открывание транзисторов 2 и лавинообразное развитие процесса.

Для защиты нагрузки от превышения напряжения используется падающий участок вольт15 амперной характеристики туннельного диода 3.

При увеличении напряжения на нагрузке выше допустимого возрастает падение напряжения на резисторе 5. При этом ток через

20 туннельный диод 3 достигает порогового значения и резко уменьшается. Падение напряжения на резисторе 6 тоже уменьшается.

Так как ток через входной резистивный делитель на резисторах 7 и 8 остается практи25 чески неизменным, а ток через резистор б уменьшается, то это приводит к отпиранию транзистора защиты 2 аналогично процессу, описанному выше.

Конденсатор 11 повышает устойчивость ра30 боты устройства.

448451

Предмет изобретения

Составитель Ю. Дычко

Техред T. Миронова

Редактор E. Караулова

Корректоры; В. Петрова и А. Николаева

Заказ 1064/16 Изд. № 1204 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство защиты стабилизатора от превышения и понижения выходного напряжения при перегрузке и коротком замыкании, содержащее транзистор защиты, туннельный диод, резистор, конденсаторы, входной и выходной резистивные делители напряжения, о тл и ч аю щ е е с я тем, что, с целью упрощения устройства и повышения его надежности, транзистор защиты подключен базой к средней точке входного резистивного делителя, эмиттером—

6 к аноду туннельного диода и через резистор к общей шине стабилизатора, причем катод упомянутого диода соединен со средней точкой выходного резистивного делителя и через конденсатор с общей шиной стабилизатора.
