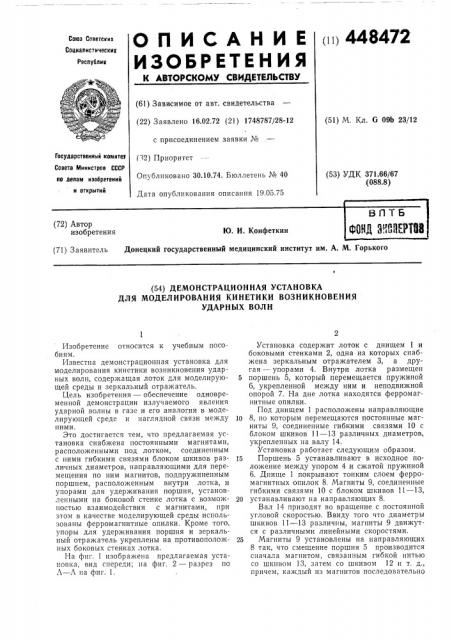

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.02.72 (21) 1748787/28-12 с присоединением заявки № (51) М. Кл. G 09b 23/12

ГосУдарственный комитет (q2) Приоритет

Совета Министров СССР по делам изобретений и открытии (53) УДК 371.66/67 (088.8) Опубликовано 30.10.74. Бюллетень № 40

Дата опубликования описания 19.05.75 цптБ

ФЯ2 МЯРЯ3 (72) Автор изобретения

Ю. И. Конфеткин (71) Заявитель Донецкий государственный медицинский институт им. А. М. Горького (54) ДЕМОНСТРАЦИОННАЯ УСТАНОВКА

ДЛЯ МОДЕЛИРОВАНИЯ КИНЕТИКИ ВОЗНИКНОВЕНИЯ

УДАРНЫХ ВОЛН

Изобретение относится к учебным пособиям.

Известна демонстрационная установка для моделирования кинетики возникновения ударных волн, содержащая лоток для моделирующей среды и зеркальный отражатель.

Цель изобретения — обеспечение одновременной демонстрации излучаемого явления ударной волны в газе и его аналогии в моделирующей среде и наглядной связи между ними.

Это достигается тем, что предлагаемая установка снабжена постоянными магнитами, расположенными под лотком, соединенным с ними гибкими связями блоком шкивов различных диаметров, направляющими для перемещения по ним магнитов, подпружиненным поршнем, расположенным внутри лотка, и упорами для удерживания поршня, установленными на боковой стенке лотка с возможностью взаимодействия с магнитами, при этом в качестве моделирующей среды использованы ферромагнитные опилки. Кроме того, упоры для удерживания поршня и зеркальный отражатель укреплены на противоположных боковых стенках лотка.

На фиг. 1 изображена предлагаемая установка, вид спереди; на фиг. 2 — разрез по

Л вЂ” Л па фиг. 1, Установка содержит лоток с днищем 1 и боковыми стенками 2, одна из которых снабжена зеркальным отражателем 3, а другая — упорами 4. Внутри лотка размещен

5 поршень 5, который перемещается пружиной

6, укрепленной между ним и неподвижной опорой 7. На дне лотка находятся ферромагнитные опилки.

Под днищем 1 расположены направляющие

10 8, по которым перемещаются постоянные магниты 9, соединенные гибкими связями 10 с блоком шкивов 11 — 13 различных диаметров, укрепленных на валу 14.

Установка работает следующим образом.

15 Поршень 5 устанавливают в исходное положение между упором 4 и сжатой пружиной

6. Днище 1 покрывают тонким слоем ферромагнитных опилок 8. Магниты 9, соединенные гибкими связями 10 с блоком шкивов 11 — 13, 20 устанавливают на направляющих 8.

Вал 14 приводят во вращение с постоянной угловой скоростью. Ввиду того что диаметры шкивов 11 — 13 различны, магниты 9 движутся с различными линейными скоростями.

25 Магниты 9 установлены на направляющих

8 так, что смещение поршня 5 производится сначала магнитом, связанным гибкой нитью со шкивом 13, затем со шкивом 12 и т. д., причем, каждый из магнитов последовательно

448472

Предмет изобретения Рит. 2

Сос|авптель Н. Улитина

Редактор Ю. Агапова

Техред 3. Тарененко

Корректор Т. Добровольская

Заказ 1115/13 Изд. ¹ 1215 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 освобождает упоры 4, препятствующие движению поршня.

Движение магнитов 9 вызывает возникновение фронта волны в ферромагнитных опилках. Вследствие различной скорости их движения достигается наложение волн и моделируется процесс образования ударной волны.

Отражатель 3 обеспечивает возможность наблюдения кинетики возникновения ударных волн широкой аудитории.

1. Демонстрационная установка для моделирования кинетики возникновения ударных волн, содержащая лоток для моделирующей среды и зеркальный отражатель, отл и ч а ющая с я тем, что, с целью обеспечения одновременной демонстрации излучаемого явления ударной волны в газе и его аналогии в моделирующей среде и наглядной связи между ними, она снабжена постоянными магнитами, 5 расположенными под лотком, соединенным с ними гибкими связями блоком шкивов различных диаметров, направляющими для перемещения по ним магнитов, подпружиненным поршнем, расположенным внутри лотка, и

10 упорами для удержания поршня, установленными на боковой стенке лотка с возможностью взаимодействия с магнитами, при этом в качестве моделирующей среды использовапы ферромагнитные опилки.

I5 2. Установка по п. 1, отличающаяся тем, что упоры для удерживания поршня и зеркальный отражатель укреплены на противоположных боковых стенках лотка.
