Трансформатор с объемным витком связи
Иллюстрации
Реферат

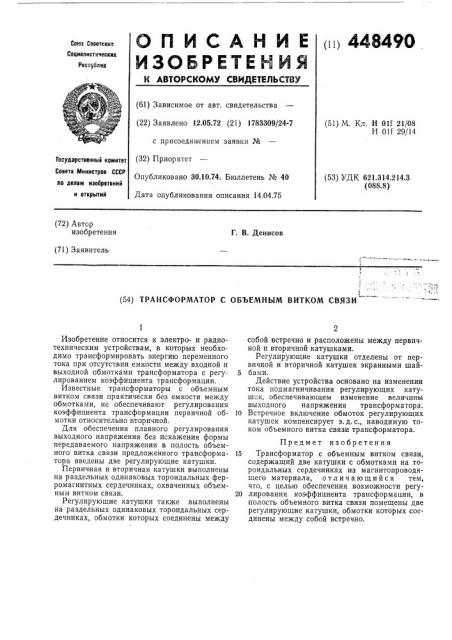

О П И С А Н И Е ) 44849О
ЙЗОБРЕТЕЙ ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскнк
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.05.72 (21) 1783309/24-7 с присоединением заявки № (32) Пр,иоритет
Опубликовано 30.10.74. Бюллетень № 40
Дата опубликования описания 14.04.75 (51) М. Кл. Н 01f 21/08
Н Olf 29/14
Государстееииык комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.314.214.3 (088.8) (72) Автор изобретения
Г. В. Денисов (71) Заявитель.1;3
Г )
k (54) ТРАНСФОРМАТОР С ОБЪЕМНЫМ ВИТКОМ СВЯЗИ
Изобретение относится к электро- и радиотехническим устройствам, в которых необходимо трансформировать энергию переменного тока при отсутствии емкости между входной и выходной обмотками трансформатора с регулированием коэффициента трансформации.
Известные трансформаторы с объемным витком связи практически без емкости между обмотками, не обеспечивают регулирования коэффициента трансформации первичной обмотки относительно вторичной.
Для обеспечения плавного регулирования выходного напряжения без искажения формы передаваемого напряжения в полость объемного витка связи предложенного трансформатора введены две регулирующие катушки.
Первичная и вторичная катушки выполнены на раздельных одинаковых тороидальных ферромагнитных сердечниках, охваченных объемным витком связи.
Регулирующие катушки также выполнены на раздельных одинаковых тороидальных сердечниках, обмотки которых соединены между собой встречно и расположены между первичной и вторичной катушками.
Регулирующие катушки отделены от первичной и вторичной катушек экранными шай5 бами.
Действие устройства основано на изменении тока подмагничивания регулирующих катушек, обеспечивающем изменение величины выходного напряжения трансформатора.
10 Встречное включение обмоток регулирующих катушек компенсирует э.д.с., наводимую током объемного витка связи трансформатора.
Предмет изобретения
15 Трансформатор с объемным витком связи, содержащий две катушки с обмотками на тороидальных сердечниках из магнитопроводящего материала, отличающийся тем, что, с целью обеспечения возможности регу20 лирования коэффициента трансформации, в полость объемного витка связи помещены две регулирующие катушки, обмотки которых соединены между собой встречно.
