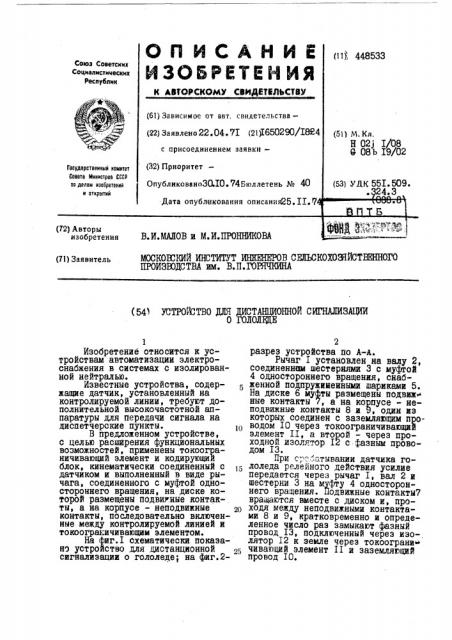

Реферат



МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ СЕЛЬСКОХОИЙСТВЕННОГО

ПРОИЗВОДСТВА им. В.П. ГОРЯЧКИНА (71) Заявитель (541 УСТРОЙСТВО ДЛЯ ДИСТАНЦИОННОЙ СИГНАПИЗАЦИИ

О ГОЛОЛЕДЕ

Изобретение относится к устройствам автоматизации электроснабжения в системах с изолированной нейтралью.

Известные устройства, содержащие датчик, установленнйй на контролируемой линии, требуют дополнительной высокочастотной аппаратуры для передачи сигнала на диспетчерские пункты. 1О

В предложенном устройстве, с целью расширения функциональнйх возможностей, применены токоограничивающий элемент и кодирующии блок, кинематически соединенный с датчйком и выполненный в виде рычага, соединенного с муфтой одностороннего вращения, на диске которой размещены подвюные контакты, а на корпусе — неподвижные койтакты, последовательно включенные между контролируемой линией и токоограеичивающим элементом.

Hà aфиг.I схематически показаю устройство для дистанционной сигнализации о гололеде; на фиг,22 разрез устройства по А-д,.

Рычаг I установлен на валу 2 соединенном шестернями 3 с муфтой

4 одностороннего вращения, снабженной подпружииеиными шариками 5.

На диске 6 муфты размещены подвиж ные контакты 7, а на корпусе - неподвижные контакты 8 и 9, один из которых соединен с заземляющим проводом ?О через токоограничивающии элемент П, а второй — через проходной изолятор I2 с фазным проводом 13.

При с„".атывании датчика гололеда релейного действия усилие передается через рычаг I, вал 2 и шестерни 3 на муфту 4 одйостороннего вращения. Подвижные контакты7 вращаются вместе с диском и, проходя между неподвижными контактами 8 и 9, кратковременно и определенное чйсло раз замыкают фазный провод I3, подключенный через изо-. лятор 12 к земле через токоограни чивающий элемент П и заземляющий провод IG.

446535

A-А
