Реферат

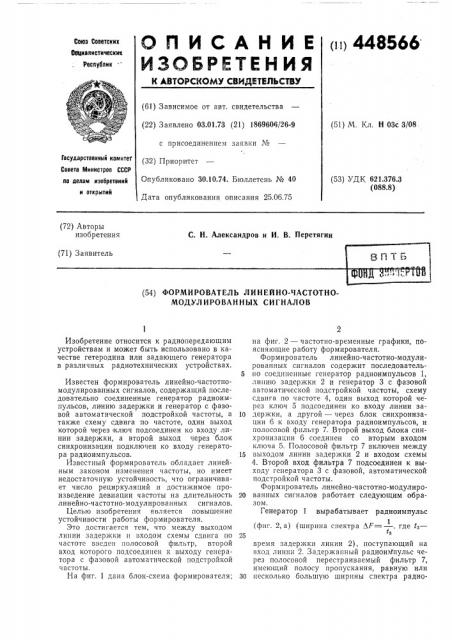

О П И С А Н И Е (и) 448566

ИЗОБРЕТЕНИЯ

Союз Советскик

Ооциалистическик

Республик . (61) Зависимое от авт. свидетельства (22) Заявлено 03.01.73 (21) 1869606/26-9 с присоединением заявки ¹ (32) Приоритет

Опубликовано 30.10.74. Бюллетень № 40

Дата опубликования описания 25.06.75 (51) М. Кл. Н 03с 3/08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.376.3 (088.8) (72) Авторы изобретения

С. Н. Александров и И. В, Перетягин (7l) Заявитель

ВПТБ (54) ФОРМИРОВАТЕЛЬ ЛИНЕЙНО-ЧАСТОТНОМОДУЛИРОВАННЫХ СИГНАЛОВ

Изобретение относится к радиопередающим устройствам и может быть использовано в качестве гетеродина или задающего генератора в различных радиотехнических устройствах.

Известен формирователь линейно-частотномодулированных сигналов, содержащий последовательно соединенные генератор радиоимпульсов, линию задержки и генератор с фазовой автоматической подстройкой частоты, а также схему сдвига по частоте, один выход которой через ключ подсоединен ко входу линии задержки, а второй выход через блок синхронизации подключен ко входу генератора радиоимпульсов.

Известный формирователь обладает линейным законом изменения частоты, но имеет недостаточную устойчивость, что ограничивает число рециркуляций и достижимое произведение девиации частоты на длительность линейно-частотно-модулированных сигналов.

Целью изобретения является повышение устойчивости работы формирователя.

Это достигается тем, что между выходом линии задержки и входом схемы сдвига по частоте введен полосовой фильтр, второй вход которого подсоединен к выходу генератора с фазовой автоматической подстройкой частоты.

На фиг. 1 дана блок-схема формирователя; на фиг. 2 — частотно-временные графики, поясняющие работу формирователя.

Формирователь линейно-частотно-модулированных сигналов содержит последователь5 но соединенные генератор радиоимпульсов 1, линию задержки 2 и генератор 3 с фазовой автоматической подстройкой частоты, схему сдвига по частоте 4, один выход которой через ключ 5 подсоединен ко входу линии за10 держки, а другой — через блок синхронизации 6 к входу генератора радиоимпульсов, и полосовой фильтр 7. Второй выход блока синхронизации 6 соединен со вторым входом ключа 5. Полосовой фильтр 7 включен между

15 выходом линии задержки 2 и входом схемы

4. Второй вход фильтра 7 подсоединен к выходу генератора 3 с фазовой, автоматической подстройкой частоты.

Формирователь линейно-частотно-модулиро20 ванных сигналов работает следующим образом.

Генератор 1 вырабатывает радиоимпульс

1 (фиг. 2, а) (ширина спектра ЛР= —, где 4—

25 з время задержки линии 2), поступающий на вход линии 2. Задержанный радиоимпульс через полосовой перестраиваемый фильтр 7, имеющий полосу пр опускания, равную или

30 несколько большую ширины спектра радио448566 импульса с генератора 1, подается на схему

4, которая служит для переноса задержанных импульсов по частоте. Величина переноса по частоте А/(ЛР. Преобразованный по частоте радиоимпульс через ключ 5 поступает на вход линии задержки 2.

Ключ 5 включается стробом (фиг. 2, б), вырабатываемым блоком синхронизации 6. Начало строба совпадает с концом радиоимпульса генератора 1, Длительность строба определяет число ре циркуляций и, следовательно, длительность вырабатываемого устройством линейно-частотно-модулированного радиоимпульса.

С включением ключа 5 замыкается цепь обратной связи формирователя. В процессе рециркуляций каждый последующий радиоимпульс сдвигается по частоте íà Af (фиг. 2, в).

К выходу линии задержки 2 подключен генератор 3 с фазовой автоматической подстройкой частоты, который из выходного напряжения генератора радиоимпульсов, имеющего ступенчатый вид, выделяет линейно-частотномодированное (ЛЧМ) напряжение. Это ЛЧМнапряжение поступает на выход формирователя и на полосовой фильтр 7 для перестройки его по частоте по тому же закону. В результате полосовой фильтр перестраивается по частоте таким образом, что рециркулирующие импульсы, средняя частота которых за каждую рециркуляцию изменяется на Af, попадают в полосу его пропускания. На фиг. 2,в полоса пропускания ограничена пунктирной линией.

Наличие в цепи обратной связи перестраиваемого по частоте полосового фильтра улучшает соотношение сигнал — шум и при правильно выбранном коэффициенте усиления це5 пи обратной связи позволяет значительно увеличить число рециркуляций без возбуждения формирователя. Коэффициент усиления цепи обратной связи устанавливается таким образом, чтобы исключить ограничение сигнала

I0 при максимальном числе рециркуляций. Если в состав устройства включить схему АРУ, то такой коэффициент будет устанавливаться автоматически.

Предмет изобретения

Формирователь линейно-частотно-модулированных сигналов, содержащий последователь20 но соединенные генератор радиоимпульсов, линию задержки и генератор с фазовой автоматической подстройкой частоты, а также схему сдвига по частоте, один выход которой через ключ подсоединен ко входу линии задерж25 ки, а другой — через блок синхронизации ко входу генератора радиоимпульсов, причем второй выход блока синхронизации соединен со вторым входом ключа, отличающийся тем, что, с целью повышения устойчивости

Зо работы, между выходом линии задержки и входом схемы сдвига по частоте введен полосовой фильтр, второй вход которого подсоединен к выходу генератора с фазовой автоматической подстройкой частоты.
