Винтовой затвор из пластмассы для укупорки сосудов

Винтовой затвор из пластмассы для укупорки сосудов

Иллюстрации

Показать все

Реферат



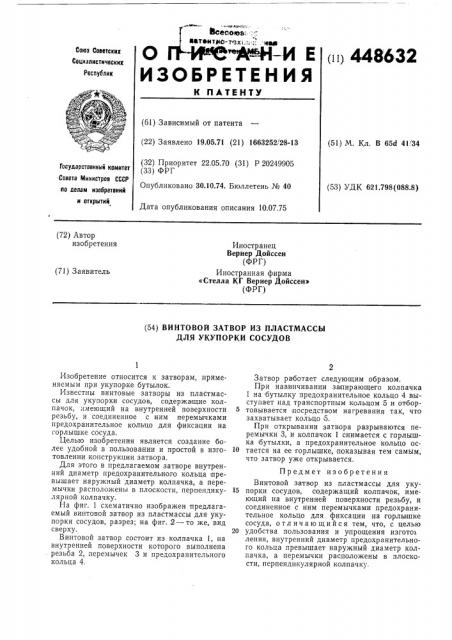

о в И Е

ИЗОБРЕТЕНИЯ

< п 448 632

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено 19.05.71 (21) 1663252!28-13 (32) Приоритет 22.05.70 (31) P 20249905 (33) ФРГ

Опубликовано 30.10.74. Бюллетень № 40 (51) М. Кл. В 65d 41./34

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК 621.798(088.8) Дата опубликования описания 10.07.75 (72) Автор изобретения

Иностранец

Вернер Дойссен (ФРГ) Иностранная фирма

«Стелла КГ Вернер Дойссен» (ФРГ) (71) Заявитель (54) ВИНТОВОЙ ЗАТВОР ИЗ ПЛАСТМАССЫ

ДЛЯ УКУПОРКИ СОСУДОВ

Изобретение относится к затворам, применяемым при укупорке бутылок.

Известны винтовые затворы из пластмассы для укупорки сосудов, содержа щие колпачок, имеющий на внутренней поверхности резьбу, и соединенное с ним перемычками предохранительное кольцо для фиксации на горлышке сосуда.

Целью изобретения является создание более удобной в пользовании и простой в изготовлении конструкции затвора.

Для этого в предлагаемом затворе внутренний диаметр предохранительного кольца .превышает наружный диаметр колпачка, а перемычки расположены в плоскости, перпендикулярной колпачку.

На фиг. 1 схематично изображен предлагаемый винтовой затвор из пластмассы для укупорки сосудов, разрез; на фиг. 2 — то же, вид сверху.

Винтовой затвор состоит из колпачка 1, на внутренней поверхности которого выполнена резьба 2, перемычек 3 и предохранительного кольца 4.

Затвор работает следующим образом.

При навинчивании за пирающето колпачка

1 на бутылку предохранительное кольцо 4 выступает над транспортным кольцом 5 и отбортовывается посредством нагревания так, что захватывает кольцо 5.

При открывании затвора разрываются перемычки 3, и колпачок 1 снимается с горлышка бутылки, а предохранительное кольцо ос10 тается на ее горлышке, показывая тем самым, что затвор уже открывается.

Предмет изобретения

Винтовой затвор из пластмассы для уку15 порки сосудов, содержащий колпачок, имеющий на внутренней поверхности резьбу, и соединенное с ним перемычками предохранительное кольцо для фиксации на горлышке сосуда, отл ича ю щийся тем, что, с целью

20 удобства пользования и упрощения изготоь ления, внутренний диаметр предохранительного кольца превышает наружный диаметр колпачка, а перемычки расположены в плоскости, перпендикулярной колпачку.

> У

448632 .

Составитель Е. Фишман

Техред М. Ханеева

Корректор Т. Гревцова

Редактор Н. Спиридонова

Типография, пр. Сапунова, 2

Заказ 1651/12 Изд. № 1370 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
