Устройство для пробивки отверстий в эластичных изделиях

Устройство для пробивки отверстий в эластичных изделиях

Иллюстрации

Показать все

Реферат

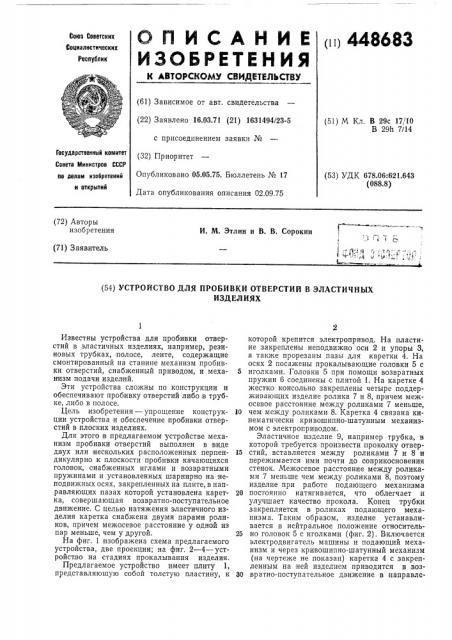

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1 448683

Соаз Советских социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.03.71 (21) 1631494/23-5 с присоединением заявки № (32) Приоритет

Опубликовано 05.05.75. Бюллетень № 17

Дата опубликования описания 02.09.75 (51) М Кл. В 29с 17/10

В 2911 7/14

Государственный комитет

Совета Министров СССР (53) УДК 678.06:621.643 (088.8) по делам изобретений и открытий (72) Авторы изобретения

И. М. Этлин и В. В. Сорокин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОБИВКИ ОТВЕРСТИЙ В ЭЛАСТИЧНЫХ

ИЗДЕЛИЯХ

Известны устройства для пробивки отверстий в эластичных изделиях, например, резиновых трубках,,полосе, ленте, содержащие смонтированный на станине механизм пробивки отверстий, снабженный приводом, и механизм подачи изделий.

Эти устройства сложны по конструкции и обеспечивают пробивку отверстий либо в трубке, либо в полосе.

Цель изобретения — упрощение конструкции устройства и обеспечение пробивки отверстий в .плоских изделиях.

Для этого в предлагаемом устройстве механизм пробивки отверстий выполнен в виде двух или нескольких расположенных перпендикулярно к плоскости пробивки качающихся головок, снабженных иглами и возвратными пружинами и установленных шарнирно на неподвижных осях, закрепленных на плите, в направляющих пазах которой установлена каретка, совершающая возвратно-поступательное движение. С целью натяжения эластичного из-. делия каретка снабжена двумя парами роликов, причем межосевое расстояние у одной из пар меньше, чем у другой.

На фиг. 1 изображена схема предлагаемого устройства, две проекции; на фиг. 2 — 4 — устройство на стадиях прокалывания изделия.

Предлагаемое устройство имеет плиту 1, представляющую собой толстую пластину, к которой крепится электропривод. На пластине закреплены неподвижно оси 2 и упоры 3, а также прорезаны пазы для каретки 4. На осях 2 посажены прокалывающие головки 5 с

5 иголками. Головки 5 при помощи возвратных пружин 6 соединены с плитой 1. На каретке 4 жестко консольно закреплены четыре поддерживающих изделие ролика 7 и 8, причем межосевое расстояние между роликами 7 меньше, l0 чем между роликами 8. Каретка 4 связана кинематически кривошипно-шатунным механизмом с электроприводом.

Эластичное изделие 9, например трубка, в которой требуется произвести проколку отверI5 стий, вставляется между роликами 7 и 8 и пережимается ими почти до соприкосновения стенок. Межосевое расстояние между роликами 7 меньше чем между роликами 8, поэтому изделие при работе подающего механизма

20 постоянно натягивается, что облегчает и улучшает качество прокола. Конец трубки закрепляется в роликах подающего механизма. Таким образом, изделие устанавливается в нейтральное положение относитель25 но головок 5 с иголками (фиг. 2). Включается электродвигатель машины и подающий механизм и через кривошипно-шатунный механизм (на чертеже не показан) каретка 4 .с закрепленным на ней изделием приводится в воз30 вратно-поступательное движение в направле448683

Фиг. 1 нии, параллельном нейтральному поло>кению головок 5 с иголками. Прокалывание изделия производится попеременно то верхней, то нижней головкой с иголками. Подающий механизм постоянно протягивает изделие относительно иголок. Каретка 4 с закрепленным на ней изделием 9 перемещается вверх по стрелке А к головке с иголками 5 и прокалывается пми (фиг. 3). Одновременно изделие подающим механизмом протягивается относительно верхней головки с иголками по стрелке Б и отклоняет ее на угол, соответствующий величине подачи. После этого каретка 4 с изделием 9 перемещается вниз и занимает нейтральное положение (фиг. 2). При этом верхняя головка с иголками 5 возвращается пружиной 6 в исходное положение, ограниченное упором 3.

При движении каретки 4 с изделием 9 далее вниз по стрелке А (фиг. 4) к нижней головке с иголками 5 происходит прокалывание изделия. Одновременно изделие подающим механизмом протягивается относительно ни>кней головки с иголками по стрелке Б и отклоняет ее на угол, соответствующий величине подачи. После этого каретка 4 с изделием 9 перемещается вверх и занимает нейтральное положение (фиг. 2). При этом нижняя головка с иголками возвращается в исходное положение, ограниченное упором 3. Процесс прокалывания повторяется снова попеременно нижними и верхними иголками.

Предмет изобретения

1. Устройство для пробивки отверстий;в эластичных изделиях, например трубках, полосе, 10 содержащее смонтированный на станине механизм пробивки отверстий, .снабженный приводом, и механизм подачи изделия, о т л и ч аю щ е е с я тем, что, с целью упрощения конструкции и обеспечения,пробивки отверстий в

15 плоских изделиях, механизм пробивки отверстий выполнен в виде двух или нескольких расположенных перпендикулярно к плоскости пробивки качающихся головок, снабженных иглами и возвратными пружинами и установ20 ленных шарнирно на неподвижных осях, закрепленных на плите, в направляющих пазах которой установлена каретка, совершающая возвратно-поступательное движение.

2, Устройство по п. 1, о т л и ч а ю щ е е с я

25 тем, что, с целью натяжения эластичного изделия, каретка снабжена двумя парами роликов, причем межосввое расстояние у одной из пар меньше, чем у другой. и8 4

Составитель В. Фуралев

Техред М. Семенов Корректор Т. Добровольская

Редактор К, Вейсбейн

Типография, пр. Сапунова, 2

Заказ 2005/3 Изд. № 729 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
